Visão geral abrangente: materiais e processos comuns para peças de estampagem industrial

Você vê aço, alumínio e cobre sendo muito usados. Esses materiais são comuns em peças de estampagem industrial. Blanking, dobra e gravação em relevo são os principais processos. Escolher o material e o processo corretos é importante. Afeta o desempenho de suas peças. Também muda quanto eles custam. Ele decide onde você pode usá-los. A tabela abaixo mostra como cada propriedade altera o desempenho e os custos:

Design, DFM e ferramentas ajudam você a obter precisão. Eles também ajudam você a aumentar a escala em peças de estampagem de precisão.

Principais conclusões

• Escolha o melhor material para estampar peças . Aço, alumínio e cobre são todos diferentes. Cada um muda a forma como as peças funcionam e quanto custam.

• Conheça os processos de estampagem . Blanking, dobra e estampagem profunda são métodos importantes. Esses métodos alteram a forma como as peças são moldadas e sua qualidade final.

• O design para capacidade de fabricação (DFM) é muito importante. Trabalhar antecipadamente com parceiros de fabricação ajuda a encontrar problemas. Também ajuda a melhorar as peças.

• Pense bem nos fatores de custo. O material que você escolhe, a dificuldade de fabricação da peça e a quantidade necessária alteram o custo total dos projetos de estampagem.

• Combine materiais e processos com as necessidades da indústria. Diferentes usos, como carros ou ferramentas médicas, precisam de propriedades especiais para segurança e funcionamento.

Fundamentos de peças de estampagem de precisão

O que é estampagem de precisão?

A estampagem de precisão é usada para fazer peças de metal com formatos exatos. Matrizes e prensas especiais são necessárias para este processo. Você escolhe materiais como aço, alumínio ou cobre para diferentes trabalhos. A estampagem de precisão ajuda a obter peças que se ajustam perfeitamente e são sempre iguais. Você pode fazer coisas como suportes para carros ou peças para dispositivos médicos.

Aqui estão as principais coisas que você deve saber sobre peças de estampagem de precisão:

A estampagem de precisão ajuda a fabricar peças que seguem regras rígidas. Você pode obter medições muito pequenas, o que é importante para peças médicas e eletrônicas.

Importância na Fabricação

A estampagem é usada para fazer muitas peças rapidamente. As novas máquinas de estampagem funcionam muito rápido. A automação ajuda você a cometer menos erros e manter a mesma qualidade. Você tem menos desperdício e não precisa consertar tantas peças, economizando tempo e dinheiro.

A estampagem ajuda a fabricação das seguintes maneiras:

• Você pode fabricar peças rapidamente e trabalhar com mais eficiência.

• A automação reduz o tempo de espera e mantém a qualidade estável.

• Boa qualidade significa que você joga menos fora e conserta menos.

• Menos consertos significam que você gasta menos com trabalhadores e materiais.

A estampagem de precisão oferece peças sempre iguais. Você pode fazer muitas peças sem perder qualidade. Em dispositivos médicos, a estampagem mantém as pessoas seguras e garante que tudo funcione bem. Você também economiza dinheiro porque desperdiça menos material e trabalha mais rápido.

A estampagem é uma forma flexível de fabricar peças. Você pode fabricar mais peças para carros, eletrônicos ou uso médico. Você pode atender às necessidades das indústrias e manter os custos baixos.

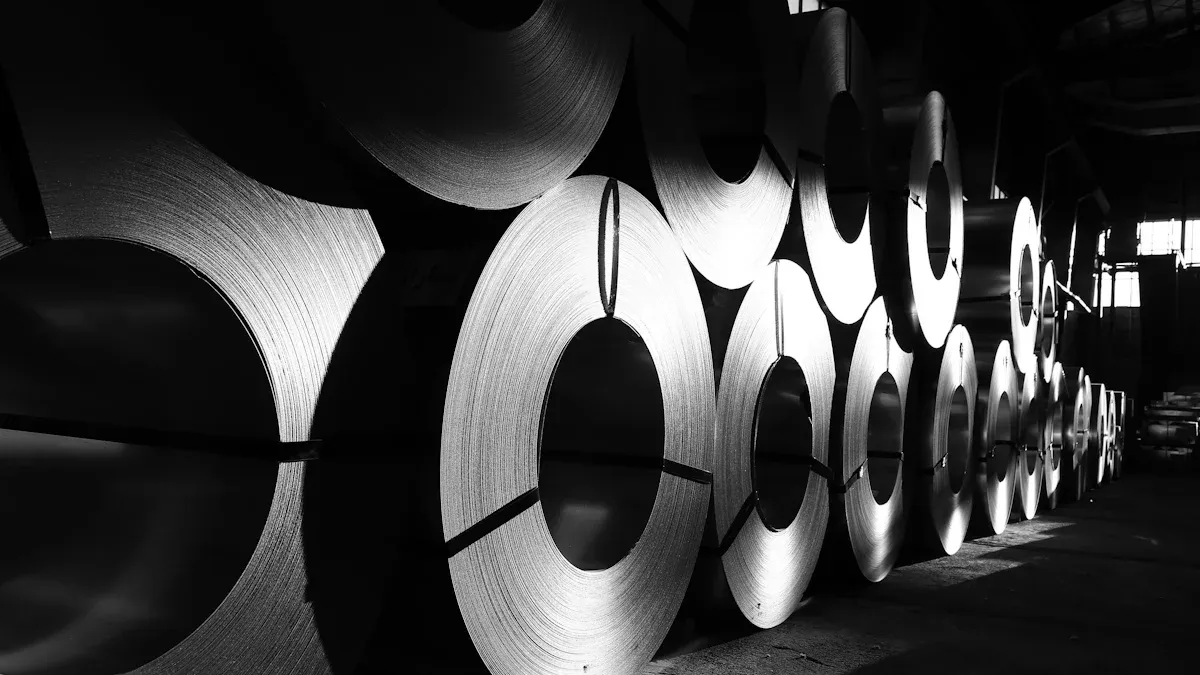

Visão geral dos materiais de estampagem

Aço e Aço Inoxidável

O aço é um material de estampagem muito comum . É forte e dura muito tempo. As pessoas usam aço para carros, máquinas domésticas e edifícios. O aço inoxidável não enferruja nem mancha. Isso o torna bom para ferramentas alimentares, ferramentas médicas e coisas usadas ao ar livre. O aço pode suportar coisas pesadas e funcionar em locais difíceis. Você pode transformar o aço em vários formatos. O aço inoxidável custa mais dinheiro. Mas não enferruja e parece brilhante e limpo.

Ligas de alumínio

As ligas de alumínio são leves e fortes. Eles são usados ​​para aviões, eletrônicos e carros. O alumínio é fácil de cortar e terminar. Você pode juntá-lo com outros metais. É bom para peças que devem ser leves e resistentes. O alumínio fica mais fraco quando fica quente. Ele pode quebrar quando você o dobra e enferrujar em alguns lugares. Você precisa saber como soldá-lo. Veja a tabela abaixo para ver os lados bons e ruins:

Cobre e Latão

Cobre e latão são usados ​​para peças elétricas e bonitas. O cobre permite que a eletricidade e o calor se movam bem. Você pode transformar o cobre em formas finas ou complicadas. O latão é feito de cobre e zinco. Parece bom e não enferruja. As pessoas usam latão para fechaduras, válvulas, engrenagens e ferramentas musicais. Ambos são fáceis de moldar e são bons para tubos e eletrônicos.

• O cobre é melhor para conectores elétricos e dissipadores de calor.

• O latão é bom para peças bonitas e ferramentas médicas.

Ligas Especiais

Às vezes você precisa de ligas especiais para trabalhos difíceis. Inconel pode suportar temperaturas muito altas. Monel não enferruja na água do mar. Hastelloy é bom para fábricas de produtos químicos. Essas ligas são fortes e podem suportar o calor. Alguns têm poderes elétricos ou magnéticos especiais. Você os vê em sensores de automóveis, motores e muitas peças de automóveis. Ligas especiais ajudam você a cumprir regras rígidas.

Propriedades dos materiais

Você deve escolher o material certo para o seu trabalho de estampagem. Cada material tem suas próprias coisas especiais. A tabela abaixo mostra o que verificar:

Dica: Sempre verifique as propriedades do material antes de escolher o processo de estampagem. Isso ajuda você a obter a melhor peça para o seu trabalho e economizar dinheiro.

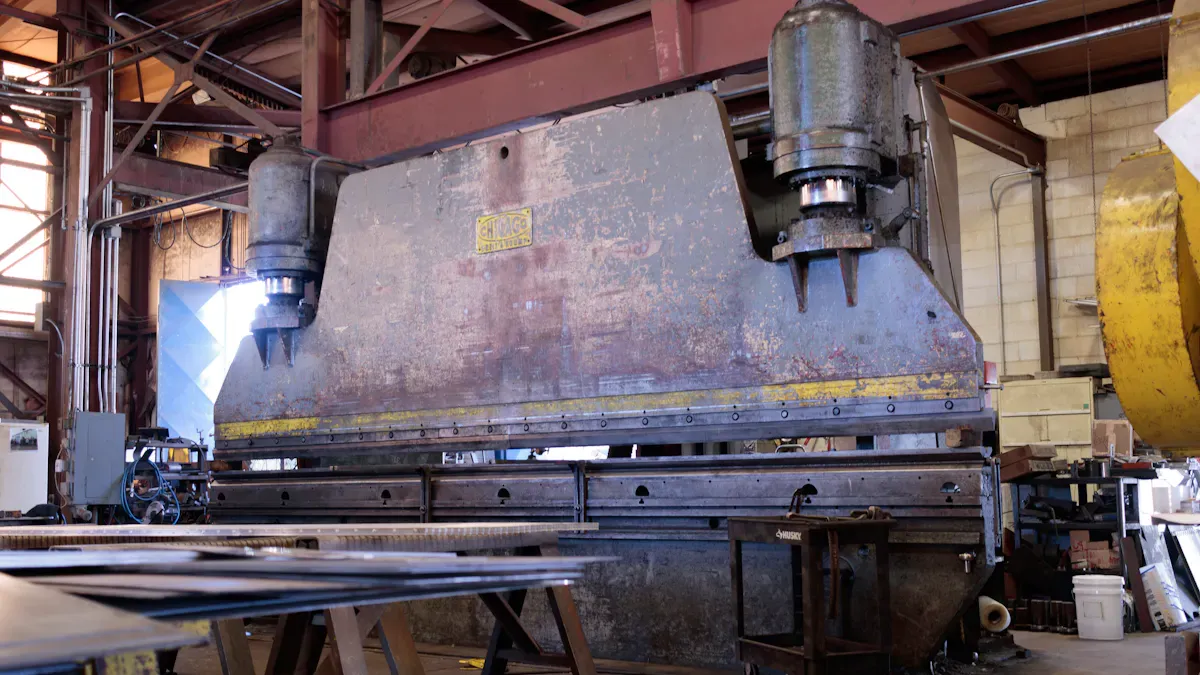

Processos de estampagem de metais de precisão

A estampagem de metal de precisão usa diferentes maneiras de moldar o metal. Cada processo tem coisas que faz bem e coisas que não pode fazer. Você precisa escolher o processo certo para o seu projeto.

Supressão e Perfuração

Blanking e puncionamento são geralmente os primeiros passos. Blanking corta uma peça plana de uma folha de metal. A perfuração faz furos ou formas no metal. Essas etapas são rápidas e você pode executá-las repetidas vezes. As peças se encaixam bem porque você pode obter tamanhos próximos.

Você também pode obter superfícies lisas com estas etapas. Moldar e perfurar são melhores para formas simples. Se precisar de formas complicadas, você pode precisar de outras maneiras.

Dobrando

A dobra transforma o metal plano em ângulos ou curvas. Esta é uma etapa comum na estampagem. Você pode fazer vários formatos, mas dobrar demais pode causar rachaduras. O tipo de metal e o ângulo são muito importantes.

Dica: Verifique sempre o ângulo e o espaço entre as dobras. Ângulos agudos ou curvas muito próximas podem causar problemas.

Desenho Profundo

O desenho profundo molda folhas planas em formas profundas e ocas. Você usa isso para coisas como latas ou peças de automóveis. O desenho profundo proporciona lados lisos e paredes uniformes. Você precisa de metais dúcteis para esta etapa. As ferramentas custam mais e demoram mais do que outras formas.

• O desenho profundo torna as peças com interior liso.

• Você deve controlar a pressão e usar o óleo certo.

• Isso funciona melhor para formas profundas e complicadas.

Estampagem Progressiva

A estampagem progressiva é rápida e economiza dinheiro. Você move uma tira de metal através de muitas matrizes. Cada matriz faz um trabalho, como cortar, dobrar ou perfurar. Você obtém uma peça finalizada toda vez que a impressora para de funcionar.

A estampagem progressiva é boa para fazer muitas peças. Depois de pagar pelo dado, cada parte fica barata. Essa forma é ótima para fazer muitas peças rapidamente.

Processos Especializados

Alguns trabalhos necessitam de etapas especiais de estampagem . A estampagem de quatro lâminas e múltiplas lâminas ajuda a fazer peças pequenas com muitas dobras. O blanking fino oferece tamanhos muito próximos para engrenagens e peças de segurança. Essas formas são usadas em carros, aviões, eletrônicos e equipamentos médicos.

• A estampagem Fourslide é boa para conectores pequenos.

• A supressão fina é usada para engrenagens e peças fortes.

• As empresas médicas e de energia os utilizam para necessidades muito exatas.

Escolher o processo de estampagem certo muda o quão difícil, cara e boa é sua peça. Você precisa combinar o processo com seu projeto e quantas peças deseja.

Design e DFM em Estamparia

Considerações de projeto

Você deve pensar em como seu design afeta a estampagem. Formas simples são mais fáceis de fazer e custam menos. Se você adicionar grandes flanges ou furos perto das áreas de desenho, a estampagem ficará mais difícil. Às vezes você precisa adicionar esses recursos posteriormente. Peças profundas com alta relação profundidade/diâmetro precisam de mais etapas. Isso faz com que eles custem mais. Cantos afiados podem rasgar o metal. Você deve usar um raio que seja de 6 a 8 vezes a espessura do material. Se as alturas das paredes forem iguais, o metal flui melhor e você terá menos defeitos. Tolerâncias apertadas fazem com que as peças custem mais. Use tolerâncias restritas apenas para recursos importantes.

• Grandes flanges e relevos tornam a estampagem mais difícil.

• Os sorteios profundos precisam de mais etapas e custam mais.

• Cantos agudos podem rasgar; use raios maiores.

• Diferentes alturas de parede podem causar defeitos.

• Tolerâncias restritas custam mais; use-os somente quando necessário.

Melhores práticas de DFM

O design para capacidade de fabricação ajuda você a obter boas peças de estampagem. Você deve conversar com os parceiros de fabricação no início do projeto. Revisões regulares do DFM com designers e engenheiros ajudam você a encontrar problemas antes de fabricar peças. Ferramentas modernas de CAD e simulação permitem verificar se seu projeto funciona antes de criar ferramentas.

Dica: As primeiras análises do DFM e as ferramentas de simulação ajudam a evitar erros e a produzir peças melhores.

Ferramentas e tolerâncias

O design das ferramentas é importante para fabricar peças de estampagem precisas. Boas ferramentas permitem fabricar peças dentro das tolerâncias corretas. Se você usar tolerâncias mais restritas, as peças custarão mais e você terá menos opções de fornecedores. Tolerâncias mais flexíveis oferecem mais opções e custam menos. As ferramentas devem ser feitas com tolerâncias mais restritas do que as peças. Por exemplo, se sua peça precisar de uma tolerância de ±0,05 mm, sua ferramenta deverá suportar ±0,015–0,025 mm. Isso ajuda você a fazer peças sempre iguais e de alta qualidade.

• Um bom design de ferramentas proporciona qualidade consistente.

• Tolerâncias mais rígidas custam mais e limitam os fornecedores.

• Tolerâncias mais flexíveis custam menos e oferecem mais opções.

• A tolerância do ferramental deve ser de 30 a 50% da tolerância da peça.

Nota: Sempre equilibre as tolerâncias com a facilidade de fabricação das peças e com a qualidade que elas precisam ser. Isso ajuda você a obter peças de estampagem confiáveis ​​sem gastar muito.

Aplicações de estampagem de metal personalizada

Quando escolher o carimbo personalizado

Escolha estampagem de metal personalizada se o seu projeto precisar de formatos especiais. É bom para tolerâncias restritas ou materiais exclusivos. Use estampagem personalizada quando as peças normais não funcionarem. Se você quiser ajuda com o design, a estampagem personalizada é flexível. Você pode testar um pequeno lote antes de fazer muitas peças. Os engenheiros podem ajudá-lo a garantir que suas peças atendam às suas necessidades. Este processo ajuda você a planejar o sucesso. Isso mantém sua produção tranquila.

Aqui estão as razões para escolher a estampagem de metal personalizada:

Nota: A estampagem de metal personalizada ajuda a corrigir problemas de design antecipadamente. Ele interrompe mudanças caras mais tarde.

Peças complexas e de alto volume

A estampagem de metal personalizada é ótima para formas complicadas e para fazer muitas peças. Você pode adicionar detalhes em um ciclo de impressão. Isso economiza tempo e dinheiro. A estampagem personalizada permite passar dos testes à produção em massa sem perder qualidade. Você obtém sempre os mesmos resultados, mesmo para milhares de peças.

A tabela mostra como a estampagem personalizada ajuda em trabalhos complicados e de alto volume:

A estampagem de metal personalizada é melhor para fazer muitas peças. Você pode confiar nele para automóveis, eletrônicos e outras indústrias. Quando você precisa de muitas peças de chapa metálica, a estampagem personalizada é uma escolha inteligente.

Impacto de materiais e processos

Fatores de desempenho

Você precisa observar como suas escolhas de materiais e processos mudam a forma como suas peças metálicas funcionam. A combinação certa oferece peças de estampagem fortes e confiáveis . Se você escolher o material errado, suas peças poderão quebrar ou desgastar muito cedo. Propriedades mecânicas como resistência, ductilidade e dureza decidem como suas peças lidam com o estresse durante a estampagem. Essas propriedades também afetam a facilidade de moldar o metal e a duração das peças.

Ao escolher materiais mais grossos, você obtém melhor resistência e durabilidade. O metal mais espesso resiste à flexão e à quebra. Isto é importante para peças que transportam cargas pesadas. Se você usar folhas mais finas, poderá moldá-las com mais facilidade, mas elas podem não durar tanto. Você deve combinar a espessura com o trabalho. Por exemplo, os fabricantes de automóveis utilizam aços avançados de alta resistência para peças resistentes a colisões. A eletrônica precisa de cobre para um bom fluxo elétrico. As empresas aeroespaciais usam alumínio e titânio para peças leves, mas resistentes.

O processo de estampagem também altera o desempenho. Se você usar a velocidade e a força corretas de prensagem, suas peças manterão sua forma. Boas ferramentas e lubrificação impedem defeitos como rachaduras ou rugas. Se você não controlar essas coisas, suas peças poderão ter retorno elástico. Isso significa que o metal tenta voltar à sua forma antiga após a estampagem. Você quer evitar isso porque faz peças que não cabem.

Aqui está uma tabela para ajudá-lo a ver como diferentes fatores afetam suas peças estampadas:

Dica: Sempre verifique a função e as necessidades de carga de suas peças antes de escolher um material ou processo. Isso ajuda a evitar problemas como rachaduras ou retorno elástico.

Considerações de custo

Você deve pensar no custo ao escolher materiais e processos para estampagem. O preço do seu metal, o tipo de matriz e quantas peças você precisa alteram seu custo total. Se você usar metais de alta resistência, pagará mais tanto pelo material quanto pelas ferramentas. Formas complexas precisam de matrizes especiais, que custam mais para serem feitas. As matrizes progressivas permitem fazer muitas peças rapidamente, mas custam mais no início.

Aqui estão os principais fatores que geram custos na estampagem:

• Complexidade da peça: Mais detalhes significam maior custo da matriz.

• Tipo de matriz: As matrizes progressivas custam mais, mas funcionam mais rápido para grandes volumes.

• Seleção de materiais: Metais mais fortes precisam de matrizes melhores e mais caras.

• Volume de produção: Fazer mais peças reduz o custo por peça, mas você paga mais no início pelas ferramentas.

Se você quiser economizar dinheiro, mantenha o design da peça simples. Use materiais padrão quando puder. Planeje um grande volume se precisar de muitas peças. Isso distribui o custo do ferramental. Se você precisar apenas de algumas peças, matrizes de estágio único podem ser melhores. Sempre equilibre o custo de materiais, ferramentas e produção para obter o melhor valor.

Observação: você pode reduzir seu custo total escolhendo a combinação certa de material, processo e volume de produção.

Adequação da aplicação

Você precisa combinar suas escolhas de material e processo com o local onde suas peças serão usadas. Cada setor tem suas próprias necessidades. Por exemplo, os carros precisam de peças fortes e seguras. A eletrônica precisa de metais que transportem bem a eletricidade. Os dispositivos médicos precisam de peças limpas, precisas e seguras.

Aqui estão algumas combinações comuns:

• O aço funciona bem para peças automotivas e de construção porque é forte e durável.

• O alumínio é melhor para peças aeroespaciais e automotivas que precisam ser leves e resistir à ferrugem.

• O cobre é a melhor escolha para eletrônicos e encanamentos porque transporta eletricidade e calor.

• O titânio é ótimo para dispositivos aeroespaciais e médicos porque é leve e não enferruja.

• As ligas de níquel funcionam na indústria aeroespacial para peças que enfrentam alto calor e estresse.

• O magnésio ajuda a fabricar peças de veículos leves e estáveis.

O processo de estampagem também é importante. A estampagem progressiva é boa para peças complexas e de alto volume. A estampagem profunda funciona para fazer formas ocas, como latas ou caixas médicas. O blanking fino proporciona bordas muito precisas para engrenagens e peças de segurança.

Dica: Pense sempre onde suas peças serão utilizadas. Escolha o material e o processo que atendem às necessidades do seu setor.

Em resumo:
suas escolhas de material e processo de estampagem mudam o desempenho de suas peças de metal, quanto custam e onde você pode usá-las. Se você combinar suas escolhas com as necessidades do seu projeto, você obterá peças fortes, confiáveis ​​e acessíveis para qualquer setor.

Guia de seleção de estampagem

Lista de verificação de seleção de materiais

Antes de escolher um material para estampar , verifique algumas coisas. Cada coisa ajuda você a evitar problemas e melhora suas peças. Use esta tabela para ajudá-lo a escolher:

Dica: Escolha sempre um material adequado ao local e trabalho do seu projeto de estamparia.

Lista de verificação de seleção de processos

Você precisa escolher o processo de estampagem correto para sua peça. Pense no que você quer fazer e em quantos você precisa. Verifique estes pontos para ajudá-lo a decidir:

• Escolha materiais com ductilidade, dureza e tolerância corretas para estampagem.

• Siga as regras para tamanho do furo, raio de dobra e distância da aresta.

• Simplifique o formato da sua peça e use recursos padrão.

• Defina tolerâncias que não sejam muito rígidas e concentre-se nos principais recursos.

• Projete punções e matrizes para durar mais e use materiais resistentes.

• Trabalhe com uma empresa de estamparia para testar seu design e experimentar amostras.

• Compare os custos com quantas peças você precisa e se o seu design será alterado.

Nota: A estampagem é melhor quando você fabrica peças suficientes para pagar pelas ferramentas e configuração.

Armadilhas e dicas comuns

Você pode evitar erros na estampagem se estiver atento a estes problemas:

• Se você esquecer o meio ambiente, suas peças poderão falhar. Verifique sempre onde suas peças serão usadas.

• Se você não verificar as propriedades elétricas, suas peças poderão não funcionar. Materiais de teste para o uso elétrico correto.

• Se você se preocupa apenas em economizar dinheiro, suas peças podem quebrar. Equilibre custo e qualidade e observe todos os custos.

• Se você ignorar se os materiais funcionam juntos, poderá ocorrer falhas. Certifique-se de que todos os materiais se encaixem bem.

• Se você não planejar problemas na cadeia de suprimentos, poderá sofrer atrasos. Fique em contato com fornecedores e tenha backups.

Melhores Práticas: Trabalhe com engenheiros e empresas de estamparia. Teste amostras e obtenha aconselhamento para garantir que suas peças sejam boas para produção.

Você pode melhorar os projetos de estampagem combinando o material, o processo e o design com seus objetivos. Se você usar o DFM antecipadamente e escolher as ferramentas certas, poderá encontrar problemas mais cedo. Isso ajuda você a economizar dinheiro e terminar mais rápido. Usar listas de verificação e seguir as práticas recomendadas proporciona melhores resultados. A tabela abaixo mostra como as pontuações aumentaram quando as pessoas usaram essas ferramentas:

Siga estas etapas para fazer com que seus projetos de estampagem funcionem bem, custem menos e estejam prontos para produção.

Perguntas frequentes

Quais materiais funcionam melhor para estampar peças?

Você pode usar aço, alumínio, cobre e latão. O aço dá força. O alumínio mantém as peças leves. Cobre e latão ajudam em trabalhos elétricos. Escolha o material que atenda às necessidades do seu projeto.

Como você escolhe o processo de estampagem correto?

Você observa a forma, o volume e o material da peça. Formas simples usam blanking ou dobra. Peças complexas necessitam de estampagem progressiva ou profunda. Peça conselhos ao seu parceiro de estampagem.

Você pode usar estampagem para pequenos lotes?

Você pode usar estampagem para pequenos lotes. A estampagem personalizada permite testar projetos antes da produção em massa. As matrizes de estágio único funcionam bem para trabalhos de baixo volume.

O que ajuda a evitar defeitos em peças estampadas?

Você verifica as propriedades do material, usa boas ferramentas e segue as regras do DFM. As primeiras análises e testes ajudam a detectar problemas. Mantenha seu design simples e use recursos padrão.
