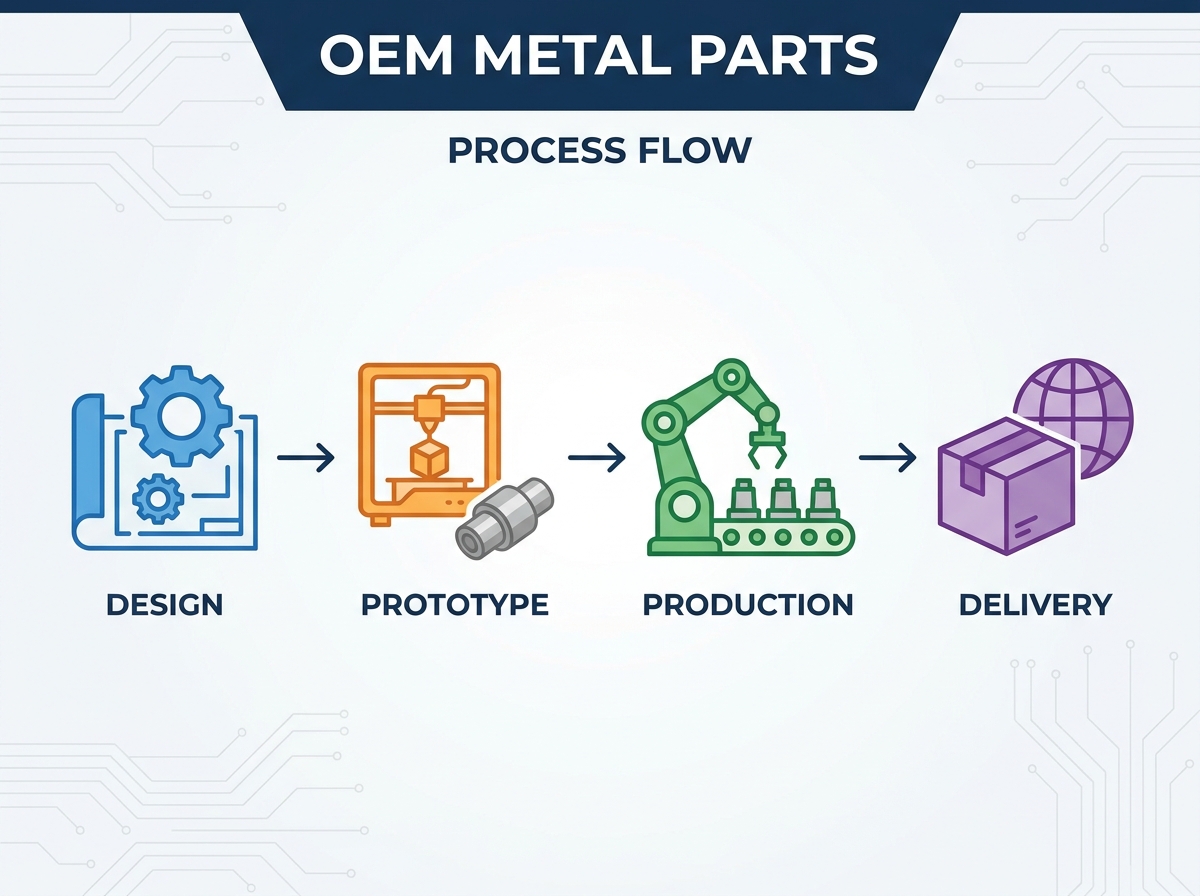

A transição de um projeto CAD finalizado para a produção física em massa acarreta riscos operacionais significativos. Defeitos de fabricação em estágio avançado ou gargalos na cadeia de suprimentos podem rapidamente inviabilizar o lançamento de produtos e prejudicar a reputação da marca. Engenheiros e equipes de compras enfrentam um desafio complexo ao passar de modelos digitais para componentes tangíveis. Você deve selecionar o processo de fabricação correto, equilibrar os investimentos iniciais em ferramentas com a economia de produção por unidade e identificar um parceiro de fabricação capaz de manter tolerâncias rigorosas em escala.
Este guia serve como uma estrutura abrangente para avaliar processos de fabricação e implementar Design for Manufacturability (DFM). Exploraremos como avaliar adequadamente os parceiros para a produção de peças metálicas OEM . Ao compreender a intersecção das propriedades dos materiais, volumes de produção e controle de qualidade, você pode agilizar a transição do protótipo para a fabricação em grande escala.
Alinhamento do processo: A seleção entre usinagem CNC, fabricação de chapas metálicas ou fundição depende estritamente da interseção das projeções de volume, da complexidade geométrica e das tolerâncias exigidas.
O DFM não é negociável: participar de auditorias de design para capacidade de fabricação antes da produção em massa reduz o desperdício de material, minimiza as operações secundárias e reduz os custos por peça.
Conformidade e Rastreabilidade: A produção confiável requer Sistemas de Gestão de Qualidade (SGQ) verificáveis e rastreabilidade rigorosa de matérias-primas, especialmente em indústrias altamente regulamentadas.
Índice
Definir as tolerâncias básicas necessárias para sua aplicação é uma etapa fundamental no planejamento da produção. As tolerâncias padrão geralmente ficam em torno de +/- 0,005 polegadas. Aplicações de alta precisão podem exigir tolerâncias restritas de +/- 0,001 polegadas ou mais rigorosas. Você deve combinar a tolerância com o requisito funcional real do componente. O excesso de tolerância aumenta desnecessariamente os requisitos de recursos de fabricação, forçando os maquinistas a usar equipamentos especializados e taxas de alimentação mais lentas. Avalie cada dimensão para garantir que você especifique tolerâncias restritas apenas onde as peças correspondentes ou funções mecânicas específicas as exigirem.
No chão de fábrica, manter uma tolerância de +/- 0,001 polegada requer fixação rígida, trocas frequentes de ferramentas e ambientes com temperatura controlada. Se um suporte segurar apenas um chicote de fios, uma tolerância padrão de +/- 0,010 polegadas é perfeitamente aceitável. Os engenheiros devem aplicar os princípios de Dimensionamento e Tolerância Geométrica (GD&T) para definir variações permitidas na forma e na orientação, em vez de apenas aplicar tolerâncias lineares gerais em todo o desenho.
O volume de produção determina fortemente o método de fabricação mais eficiente. A produção de baixo volume e alta mistura geralmente favorece a usinagem CNC ou a fabricação de chapas metálicas. Esses métodos exigem investimentos iniciais mínimos em ferramentas. Por outro lado, a produção de alto volume e baixa mistura favorece a estampagem ou a fundição sob pressão. Você deve analisar os pontos de equilíbrio entre essas abordagens. A usinagem especializada de curto prazo faz sentido para lançamentos iniciais. Os investimentos progressivos em ferramentas de matriz tornam-se altamente econômicos quando a produção chega a dezenas de milhares.
Considere os seguintes limites de volume ao planejar sua estratégia de produção:
Prototipagem (1-50 unidades): Confie na usinagem CNC de 3 ou 5 eixos e na impressão 3D. O foco está na velocidade e na validação do design.
Baixo volume (50-500 unidades): usinagem CNC e conformação básica de chapas metálicas. Ferramentas suaves podem ser introduzidas para dobras simples.
Volume Médio (500-5.000 unidades): Centros de torneamento CNC com alimentadores de barras, corte a laser automatizado e células de soldagem robótica.
Alto volume (mais de 5.000 unidades): Fundição sob pressão, microfusão e estampagem progressiva. Ferramentas pesadas são obrigatórias aqui.
A área física e o tamanho do envelope de uma peça determinam diretamente a seleção da máquina. Componentes internos microusinados requerem tornos de estilo suíço e protocolos de manuseio especializados. Conjuntos soldados estruturais maciços exigem cortadores a laser de grande formato, prensas dobradeiras para serviços pesados e amplo espaço físico. Você deve avaliar se um possível parceiro possui o equipamento específico para lidar com sua escala dimensional de forma eficiente.
Por exemplo, um torno suíço alimenta a barra através de uma bucha guia, proporcionando extrema rigidez para peças longas e delgadas, como parafusos ósseos médicos ou pinos aeroespaciais. Em contraste, uma grande estrutura estrutural para um gerador industrial requer uma prensa dobradeira de 400 toneladas e um cortador a laser tipo pórtico. A correspondência das dimensões físicas da sua peça com a lista de máquinas do fornecedor evita atrasos na terceirização e garante que a instalação possa manobrar fisicamente seus componentes através de suas estações de controle de qualidade.
Os ambientes operacionais determinam a seleção de materiais. Você deve estabelecer critérios com base na resistência à tração, resistência à corrosão e condutividade térmica exigidas. Metais duros como aço inoxidável, titânio e aço para ferramentas oferecem durabilidade excepcional. Eles aumentam o desgaste da ferramenta e exigem velocidades de usinagem mais lentas. Metais macios como ligas de alumínio, latão e cobre oferecem excelente usinabilidade e conformabilidade. A comparação das propriedades mecânicas com o impacto da fabricação ajuda a otimizar o desempenho e a eficiência da produção.
Categoria de materiais | Ligas Comuns | Usinabilidade | Aplicações típicas |
|---|---|---|---|
Metais macios | Alumínio 6061, Latão 360, Cobre 110 | Excelente (altas velocidades, baixo desgaste da ferramenta) | Dissipadores de calor, contatos elétricos, gabinetes leves |
Metais Duros | Inoxidável 316, titânio Ti-6Al-4V, aço ferramenta D2 | De Fraca a Regular (Requer configurações rígidas, refrigeração) | Implantes médicos, braquetes aeroespaciais, placas de desgaste |
Aços Carbono | 1018, 1045, 4140 | Bom (formação previsível de cavacos) | Eixos, engrenagens, suportes estruturais |
A usinagem CNC é excelente na produção de geometrias complexas e de alta precisão para tiragens de produção curtas a médias. Você deve avaliar a necessidade de usinagem de 3 eixos versus 5 eixos com base na complexidade da peça. Uma máquina de 5 eixos reduz os tempos de configuração para peças multifacetadas, melhorando a precisão geral ao eliminar o reposicionamento manual. Configurações CNC especializadas de curto prazo são ideais para de tolerância restrita peças metálicas OEM que exigem aderência dimensional exata sem a necessidade de ferramentas pesadas.
Os centros de torneamento lidam com componentes cilíndricos, enquanto os centros de fresamento lidam com formas prismáticas. Os modernos centros de torneamento-fresamento combinam ambas as capacidades, permitindo que o estoque bruto de barras entre na máquina e uma peça complexa completamente acabada saia. Esta consolidação das operações reduz drasticamente o tempo de manuseio e minimiza o acúmulo de tolerâncias que ocorre ao mover peças entre diferentes máquinas.
A fabricação de chapas metálicas é mais adequada para gabinetes, suportes e grandes componentes estruturais. Este processo integra corte a laser, puncionamento, prensa dobradeira e soldagem automatizada. Ao projetar para chapas metálicas, você deve atender a necessidades específicas, como tolerâncias de dobra, cortes de relevo e mitigação de retorno elástico. O desenvolvimento adequado do padrão plano garante que a geometria dobrada final atenda às suas especificações exatas.
Os engenheiros devem levar em conta o fator K do material, que calcula o deslocamento do eixo neutro durante a flexão. Deixar de calcular o fator K corretamente resulta em flanges muito longos ou muito curtos após a conformação. Além disso, especificar raios de curvatura padrão que correspondam às ferramentas de prensa dobradeira existentes do fabricante evita atrasos nas ferramentas personalizadas e mantém o projeto dentro do cronograma.
A produção de alto volume geralmente depende de fundição e forjamento de metal. Esses métodos são ideais quando os investimentos em ferramentas podem ser amortizados em grandes tiragens. A fundição de precisão fornece alta precisão e formas internas complexas. A fundição sob pressão oferece velocidades rápidas para componentes de alumínio ou zinco de alto volume. O forjamento proporciona integridade estrutural máxima, alinhando a estrutura granular do metal. Escolha o método que se alinha aos seus requisitos mecânicos e à escala de produção.
O forjamento é particularmente valioso para componentes sujeitos a alto impacto ou carga de fadiga, como braços de suspensão automotiva ou ganchos de guindastes industriais. As forças compressivas utilizadas no forjamento eliminam vazios internos e criam um fluxo contínuo de grãos que segue o contorno da peça. A fundição, embora um pouco menos resistente que o forjamento, permite cavidades internas intrincadas que seriam impossíveis de usinar, como as camisas d"água do bloco do motor.
A impressão 3D industrial é altamente eficaz para prototipagem rápida e criação de geometrias internas complexas. Ele atende bem a componentes especializados de baixo volume. A manufatura aditiva permite que os engenheiros testem iterações físicas rapidamente. Você deve planejar cuidadosamente a transição dos protótipos aditivos para a produção em massa subtrativa. Recursos facilmente impressos podem exigir um redesenho significativo para serem fresados ou fundidos com eficiência.
A Sinterização Direta a Laser de Metal (DMLS) funde o pó metálico camada por camada, criando peças com propriedades mecânicas que rivalizam com o material do tarugo. Embora o DMLS seja excelente para canais de resfriamento conformados em moldes de injeção ou redes aeroespaciais leves, ele continua sendo um processo lento. Ao mover um protótipo impresso em 3D para usinagem CNC para produção em massa, você deve eliminar cortes internos e garantir que todos os recursos sejam acessíveis por ferramentas de corte padrão.
A assistência de design liderada por parceiros oferece imenso valor durante o desenvolvimento inicial. Engenheiros experientes ajudam a traduzir desenhos conceituais brutos em arquivos CAD prontos para produção. O estabelecimento de protocolos para alinhar as especificações personalizadas do cliente com os limites internos dos equipamentos do fabricante evita atrasos posteriores. A coengenharia colaborativa garante que seu projeto seja realmente fabricável antes que uma única peça de metal seja cortada.
Uma sessão prática de coengenharia geralmente envolve a revisão do modelo CAD camada por camada. O parceiro de fabricação apontará áreas onde uma fresa de topo padrão não consegue alcançar ou onde uma dobra de chapa metálica está muito próxima de um furo, causando distorção. Ao ajustar esses recursos antecipadamente, você evita o cenário em que um maquinista precisa interromper a produção para solicitar um desvio de projeto.
Falhas comuns de projeto aumentam facilmente os recursos de produção. Bolsões profundos, tamanhos de furos fora do padrão e cantos internos afiados exigem ferramentas especializadas e tempo de usinagem prolongado. Uma revisão completa do DFM identifica esses fatores antecipadamente. Ao padronizar os raios, utilizar tamanhos de macho comuns e minimizar as configurações, você agiliza significativamente o processo de fabricação.
Cantos internos afiados: As fresas de topo são redondas. Usinar um canto interno perfeitamente quadrado requer usinagem por descarga elétrica (EDM) lenta e cara. Adicione um raio aos cantos internos para permitir que as fresas de topo padrão passem pelo bolsão.
Bolsões profundos: Bolsos mais profundos que quatro vezes o diâmetro da ferramenta causam deflexão e trepidação da ferramenta. Redesenhe para reduzir a profundidade ou permitir raios de canto maiores para que ferramentas mais espessas e rígidas possam ser usadas.
Roscas não padrão: Especificar um passo de rosca personalizado força a loja a comprar machos personalizados ou fresar a rosca lentamente. Atenha-se aos perfis de rosca padrão UNC ou UNF.
O uso eficiente de materiais impacta diretamente a economia da produção. Na fabricação de chapas metálicas, o software avançado de agrupamento organiza padrões planos para minimizar o desperdício. Na usinagem CNC, a otimização do tamanho inicial do material reduz o desperdício de matéria-prima e diminui o tempo gasto no fresamento do excesso de metal. A otimização inteligente do rendimento do material é uma marca registrada de um parceiro de fabricação experiente.
Por exemplo, se uma peça for projetada para ter 2,1 polegadas de largura, a oficina deverá comprar barras de 2,5 polegadas e fresar 0,4 polegadas de material. Se o projeto puder ser ligeiramente modificado para uma largura de 1,9 polegadas, a oficina poderá usar barra padrão de 2,0 polegadas, reduzindo drasticamente o desperdício de material e o tempo de usinagem. Esses pequenos ajustes aumentam significativamente ao longo de uma tiragem de dez mil peças.
Nunca se comprometa com ferramentas caras sem validação física. Protótipos de curto prazo permitem testar a forma, o ajuste e o funcionamento em condições do mundo real. Esta fase de validação destaca problemas imprevistos de montagem ou interferências dimensionais. O refinamento do projeto durante a fase de protótipo evita modificações catastróficas em moldes de aço endurecido ou matrizes progressivas posteriormente.
Um protocolo de validação padrão inclui a produção de um pequeno lote de 10 a 50 unidades usando ferramentas leves ou usinagem CNC. Essas unidades são então montadas no produto final e submetidas a testes funcionais. Quaisquer interferências, como um suporte roçando em um chicote elétrico, são documentadas. O modelo CAD é atualizado e só então é dado luz verde para o corte do ferramental de produção de aço temperado.
Sistemas de Gestão da Qualidade verificáveis são indicadores básicos de controle de processos. Certificações como a ISO 9001 demonstram um compromisso com a consistência geral de fabricação. As indústrias especializadas exigem padrões mais rígidos, como AS9100 para o setor aeroespacial ou ISO 13485 para dispositivos médicos. Um SGQ robusto garante que cada lote atenda aos mesmos padrões rigorosos do primeiro artigo aprovado.
Ao auditar um parceiro em potencial, olhe além do certificado na parede. Peça para ver os registros de ações corretivas e preventivas (CAPA). Um SGQ saudável identifica ativamente não conformidades e implementa correções permanentes da causa raiz. Revise seus cronogramas de calibração para equipamentos de inspeção, como micrômetros e máquinas de medição por coordenadas (CMMs), para garantir que suas medições sejam realmente precisas.
Cadeias de abastecimento fragmentadas introduzem riscos significativos em termos de prazos de entrega e controlo de qualidade. Os parceiros que oferecem serviços de acabamento internos reduzem esses riscos. Recursos como anodização, revestimento em pó, galvanização e submontagem mantêm o projeto sob o mesmo teto. Essa consolidação reduz os tempos de trânsito, diminui a logística de remessa e elimina disputas de qualidade entre vários fornecedores.
Se uma peça usinada for enviada a um fornecedor externo para anodização e retornar com problemas dimensionais devido à espessura excessiva do revestimento, a oficina mecânica culpará o laminador e o laminador culpará a oficina mecânica. Um fabricante integrado assume total responsabilidade pelo componente final entregue, gerenciando internamente as tolerâncias de mascaramento e revestimento para garantir que as dimensões finais atendam à impressão.
A rastreabilidade rigorosa das matérias-primas é vital, especialmente em setores altamente regulamentados. Avalie a capacidade do fabricante de fornecer relatórios de teste de material (MTRs) precisos para cada lote. Avalie a resiliência da cadeia de abastecimento. Um parceiro confiável lida com a escassez de matéria-prima por meio de fornecimento diversificado e gerenciamento estratégico de estoque, garantindo que suas linhas de produção nunca parem.
Rastreabilidade significa que se um componente falhar no campo daqui a cinco anos, você poderá rastrear esse número de série específico até a quantidade exata de calor de aço derramado na fábrica. O fabricante deve manter registros digitais vinculando os MTRs às ordens de serviço e documentos de embarque específicos. Este nível de documentação não é negociável para aplicações aeroespaciais, médicas e automotivas.
A fabricação sempre envolve equilibrar as despesas de capital iniciais com a economia unitária contínua. Você precisa de uma estrutura clara para calcular o retorno do investimento em ferramentas pesadas. As matrizes de estampagem exigem um capital inicial significativo, mas geram uma necessidade de recursos por unidade incrivelmente baixa. Processos sem ferramentas, como corte a laser, não têm nenhum gasto com ferramentas, mas mantêm uma taxa por unidade mais alta. Analise seu uso anual estimado para encontrar o ponto de cruzamento ideal.
Para calcular o ponto de cruzamento, represente em um gráfico o gasto total de produção de ambos os métodos. O eixo X representa o número de unidades e o eixo Y representa o capital total implantado. O ponto onde as duas linhas se cruzam é o seu volume de equilíbrio. Se o volume do seu ciclo de vida projetado exceder esse número, invista em ferramentas pesadas. Se não conseguir, opte pelos processos de corte CNC ou a laser sem ferramentas.
Mapear cronogramas realistas evita atrasos no lançamento. Componentes metálicos personalizados requerem fases sequenciais. Você deve levar em conta a revisão do DFM, a inspeção do primeiro artigo (FAI), a fabricação de ferramentas e as execuções de produção em grande escala. Apressar essas etapas geralmente resulta em comprometimento da qualidade. Incorpore tempo de reserva em sua programação para acomodar ajustes de ferramentas e aquisição de materiais.
Revisão de DFM e Engenharia: 1 a 2 semanas.
Aquisição de material: 1 a 4 semanas, dependendo da disponibilidade da liga.
Fabricação de ferramentas (se aplicável): 4 a 12 semanas para matrizes ou moldes complexos.
Inspeção do Primeiro Artigo (FAI): 1 a 2 semanas para produção, medição e aprovação.
Produção em Grande Escala: 2 a 6 semanas, dependendo do volume e das operações secundárias.
Proteger arquivos CAD proprietários é fundamental ao compartilhar projetos com instalações de fabricação externas. Implemente acordos de não divulgação (NDAs) rigorosos antes de transmitir quaisquer dados. Utilize protocolos seguros de transferência de arquivos e limite o acesso a propriedades intelectuais confidenciais. Garanta que seu parceiro de fabricação tenha medidas robustas de segurança digital para evitar a distribuição não autorizada de seus projetos.
A nível prático, partilhe apenas os modelos e desenhos específicos necessários para cotação. Se você estiver adquirindo um único suporte, não envie todo o modelo de montagem de nível superior do seu produto. Retire componentes internos e mecanismos proprietários dos arquivos CAD antes de exportar os arquivos STEP para o fornecedor.
As revisões contínuas atrasam a transição para a produção em massa. O aumento de recursos ocorre quando as equipes adicionam constantemente novos requisitos durante a fase de prototipagem. Você deve fixar as especificações do projeto em um marco definido. Estabeleça um processo rigoroso de pedido de alteração para avaliar o impacto de quaisquer modificações em estágio final nas ferramentas e nos cronogramas de entrega.
Assim que o Primeiro Artigo for aprovado, implemente um congelamento de design. Quaisquer alterações subsequentes devem passar por um conselho de Ordem de Alteração de Engenharia (ECO). A placa avalia como mover um furo em 0,1 polegada afetará a matriz de estampagem existente, os acessórios de montagem e as rotinas de inspeção automatizadas. Se a mudança não proporcionar um benefício funcional massivo, ela será rejeitada para manter a produção dentro do cronograma.
A perda de qualidade ocorre quando os padrões diminuem lentamente em longas séries de produção. Estabeleça protocolos para controle estatístico de processo (SPC) contínuo para monitorar dimensões críticas. A manutenção rotineira das ferramentas é essencial para evitar que o desgaste afete a geometria da peça. Cronogramas de inspeção rigorosos garantem que a décima milésima parte corresponda perfeitamente ao Primeiro Artigo aprovado.
Implementar um plano de amostragem baseado em padrões de Limite de Qualidade Aceitável (AQL). Em vez de apenas verificar a primeira e a última peça de um turno, os operadores devem retirar as peças em intervalos definidos e traçar as dimensões em um gráfico de controle. Se as dimensões começarem a tender para o limite de tolerância superior ou inferior, o operador para a máquina e troca a pastilha de corte antes que uma peça defeituosa seja produzida.
Compile um pacote abrangente de solicitação de cotação (RFQ) contendo arquivos STEP 3D finalizados e desenhos PDF 2D totalmente dimensionados.
Defina seu uso anual estimado (EAU) e as quantidades típicas de liberação para permitir que os fornecedores orçam o processo de fabricação mais eficiente.
Inicie uma revisão formal do Design for Manufacturability (DFM) com seus fornecedores selecionados para identificar e eliminar fatores de custo antes de cortar metal.
Solicite e revise amostras de relatórios de teste de material (MTRs) e documentação de inspeção do primeiro artigo (FAI) para verificar os recursos de controle de qualidade do fornecedor.
Com ampla experiência no suporte a projetos globais de fabricação OEM, a Emax tornou-se um parceiro de fabricação confiável para clientes que buscam peças metálicas personalizadas de alta qualidade e componentes de engenharia de precisão. Ao integrar usinagem CNC avançada, fabricação de chapas metálicas, fundição de metais, soldagem e gerenciamento de qualidade rigoroso, a empresa ajuda a transformar conceitos de produtos em soluções confiáveis e prontas para produção, com qualidade consistente e eficiência de fabricação.
Da prototipagem rápida e otimização do Design for Manufacturability (DFM) à produção em larga escala, a Emax fornece suporte de engenharia abrangente, gerenciamento confiável da cadeia de suprimentos e serviços de fabricação personalizados que ajudam os clientes a acelerar o lançamento de produtos, reduzir os riscos de produção e alcançar o sucesso comercial de longo prazo.
R: Os componentes OEM são fabricados especificamente para o produto final do fabricante do equipamento original. Eles aderem às especificações e tolerâncias originais exatas. As peças de reposição são produzidas por terceiros como substituições ou atualizações, muitas vezes variando ligeiramente dos parâmetros de projeto originais para reduzir a complexidade de fabricação.
R: Baixos volumes favorecem processos com baixa configuração e zero requisitos de ferramentas, como usinagem CNC ou corte a laser. Altos volumes justificam os investimentos iniciais significativos em ferramentas necessários para estampagem ou fundição sob pressão, já que esses métodos reduzem drasticamente a necessidade de recursos por unidade em escala.
R: O DFM garante que um produto seja projetado especificamente para ser fabricado de maneira fácil e eficiente. Ele identifica recursos complexos, reduz o desperdício de material e minimiza a necessidade de operações secundárias, reduzindo, em última análise, os recursos de produção e encurtando os prazos de entrega.
R: A seleção do material afeta tanto o desempenho funcional da peça quanto sua capacidade de fabricação. Os metais duros oferecem durabilidade, mas retardam a usinagem e aumentam o desgaste da ferramenta. Os metais macios são mais fáceis de formar e usinar, mas podem não ter a resistência à tração necessária para aplicações estruturais pesadas.
R: Os MTRs verificam a composição química e as propriedades mecânicas da matéria-prima utilizada na produção. Eles fornecem rastreabilidade essencial e garantem a conformidade com os padrões da indústria, o que é fundamental para aplicações nos setores aeroespacial, médico e automotivo, onde as falhas de materiais são catastróficas.
