A tensão entre as despesas de capital iniciais e a economia unitária de longo prazo define a fabricação de chapas metálicas. As equipes de engenharia e compras enfrentam um dilema rigoroso. A escolha do método de fabricação errado leva a custos de ferramentas irrecuperáveis em execuções de baixo volume ou a custos esmagadores de margem por peça durante a produção de alto volume. Quando um produto transita de um arquivo CAD para a realidade física, o processo de fabricação determina o orçamento, o prazo de entrega e a flexibilidade do projeto.

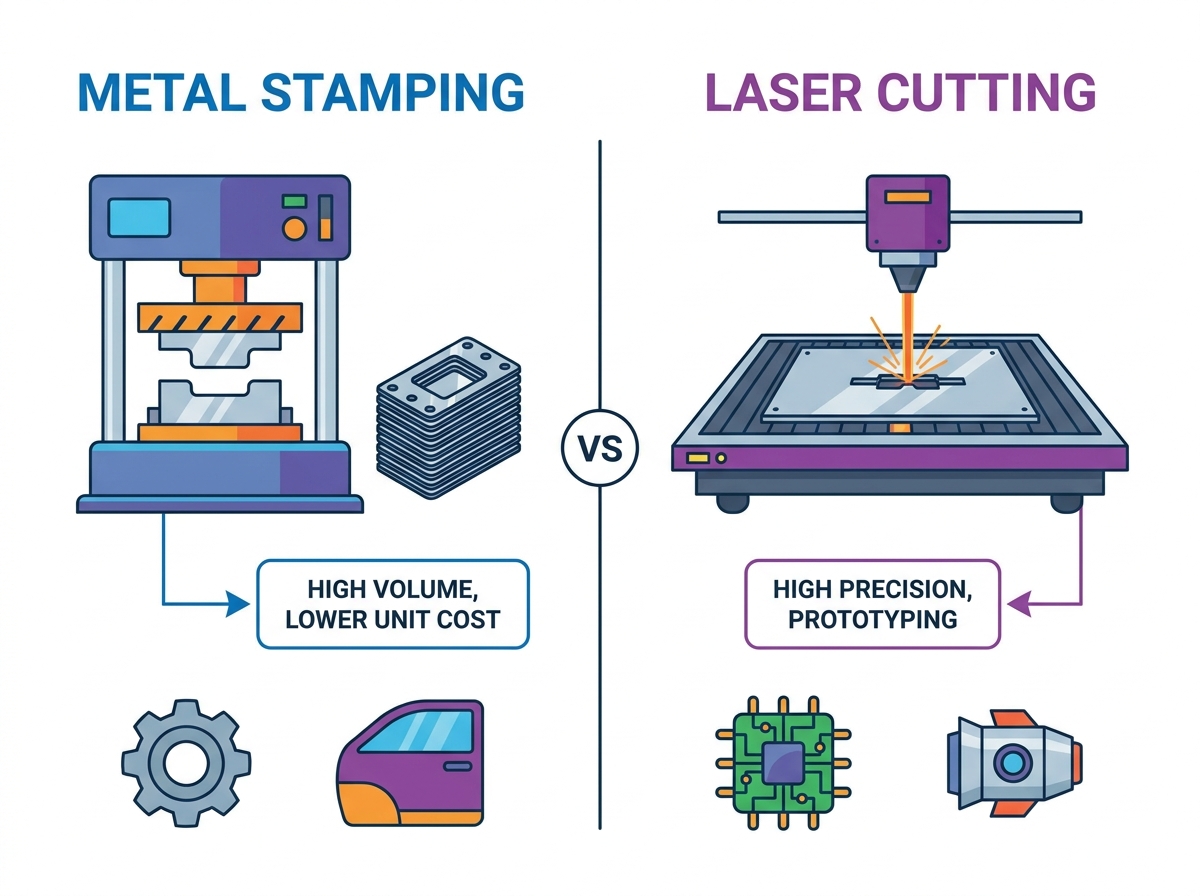

Para enfrentar esse desafio, os fabricantes devem avaliar a estampagem de metal versus o corte a laser como as duas metodologias dominantes para a produção de peças. Ambos os processos transformam chapas planas em componentes funcionais, mas operam com princípios fundamentalmente diferentes. A estampagem de metal depende de grande força física e ferramentas rígidas personalizadas. O corte a laser utiliza energia térmica focada guiada por software. A escolha ideal depende inteiramente de uma avaliação rigorosa do volume de produção, estabilidade do projeto e requisitos específicos de materiais.
Metodologia de determinação de volume: O corte a laser proporciona uma redução de custos de até 40% para execuções de volume baixo a médio (normalmente abaixo de 3.000 unidades), eliminando os típicos custos iniciais de ferramentas de mais de US$ 15.000 associados à estampagem.
Agilidade de projeto versus produção fixa: o corte a laser permite iterações de projeto instantâneas e orientadas por software. A estampagem de metal requer modificações dispendiosas e demoradas na matriz para qualquer alteração de projeto.
Realidades de precisão e qualidade de borda: Ambos os métodos alcançam alta precisão, mas produzem características de borda diferentes (cisalhamento mecânico vs. corte térmico/zona afetada pelo calor), impactando os requisitos de acabamento secundário.
O Gargalo da Perfuração: O rendimento do laser é fortemente influenciado pela espessura do material, onde a perfuração (perfuração) pode levar até 15 segundos por furo, enquanto a estampagem de metal perfura os furos instantaneamente.
O Ponto de Cruzamento: Cada projeto tem um ponto de equilíbrio matemático onde o custo amortizado de uma matriz de estampagem se torna mais barato do que o custo contínuo do tempo de máquina do corte a laser.
Índice
A seleção do processo de fabricação correto requer o alinhamento das capacidades de produção com o estágio atual do ciclo de vida do produto. Durante a prototipagem e a implementação inicial no mercado, os designs mudam frequentemente. Essa volatilidade exige um processo de fabricação com baixos custos de Engenharia Não Recorrente (NRE). Você precisa da capacidade de girar sem jogar fora ferramentas caras. Por outro lado, a produção em massa exige o custo unitário mais baixo possível, tornando aceitáveis e necessários investimentos mais elevados em NRE.
Vemos isso constantemente no chão de fábrica. Um cliente traz um design beta e deseja 500 unidades. Ferramentas pesadas não fazem sentido aqui. Executamos no laser. Seis meses depois, o projeto está bloqueado e eles precisam de 50.000 unidades anualmente. É aí que construímos o dado progressivo.
A geometria da peça final influencia fortemente a decisão de fabricação. O corte a laser é excelente na produção de peças planas 2D complexas. Se essas peças cortadas a laser exigirem geometrias 3D, elas deverão passar por etapas secundárias de fabricação. Você precisará de flexão de freio de prensa, inserção de hardware ou soldagem manual. Cada etapa secundária acrescenta trabalho, tempo e potencial para erros.
A estampagem de metal funciona de maneira diferente. Uma prensa de estampagem progressiva pode executar moldagem, perfuração e formação 3D complexa em um único golpe de prensa. O material é alimentado por uma bobina, passa por diversas estações na matriz e sai como uma peça 3D acabada. Isso elimina totalmente o manuseio manual secundário.
Desenhos congelados são um pré-requisito absoluto para estampagem de metal. Depois que uma matriz é usinada a partir de aço para ferramentas endurecido, a alteração do projeto requer a modificação física do ferramental. Você tem que retirar a matriz da prensa, enviá-la para a sala de ferramentas, conectar novas pastilhas de EDM e testá-la novamente. Este processo incorre em atrasos graves e custos substanciais.
Projetos voláteis necessitam de corte a laser. Como os lasers são acionados inteiramente por arquivos CAD/CAM, os engenheiros podem modificar o diâmetro do furo ou alterar o contorno do perfil no software. O operador carrega o novo arquivo e a máquina corta a nova revisão imediatamente, sem penalidade financeira.
Os requisitos de tolerância da aplicação final e as condições de borda aceitáveis enquadram a decisão inicial de fabricação. Ambos os processos atingem tolerâncias restritas, mas deixam condições de borda distintas. O cisalhamento mecânico cria uma zona de capotamento, uma zona de cisalhamento e uma zona de ruptura áspera. O corte térmico deixa estrias e pode produzir escória na borda inferior.
A compreensão dessas realidades determina se operações secundárias como rebarbação, retificação ou usinagem serão necessárias para atender à especificação final. Se você precisar de uma borda perfeitamente quadrada para uma junta de soldagem nivelada, uma borda cortada a laser pode exigir usinagem secundária para remover a zona afetada pelo calor.
A estampagem de metal transforma chapas planas em formatos específicos usando imensa pressão mecânica ou hidráulica. A chapa metálica é alimentada em uma prensa contendo uma matriz usinada sob medida. À medida que a prensa circula, a matriz superior força o material para dentro da matriz inferior, executando operações como estampagem, perfuração e conformação em uma fração de segundo.
A realidade da criação de ferramentas personalizadas define o processo de estampagem. A construção de uma matriz progressiva envolve engenharia, usinagem, montagem e teste de componentes de aço endurecido. Os prazos de entrega geralmente variam de várias semanas a alguns meses. O capital inicial necessário frequentemente excede US$ 15.000, dependendo da complexidade e do tamanho da peça.
Este investimento inicial cria uma barreira à entrada para projetos de baixo volume. No entanto, ele proporciona uma eficiência incomparável em escala. Depois que a matriz é construída e ajustada, a prensa pode funcionar de 60 a 200 golpes por minuto. A máquina faz o trabalho pesado e o custo de mão de obra por peça cai para quase nada.
A estampagem progressiva difere significativamente dos métodos mecânicos mais simples. A tesoura utiliza lâminas retas para fazer cortes simples e retos, priorizando a velocidade para peças retangulares básicas. A puncionamento de torre utiliza ferramentas modulares padrão para perfurar padrões de furos padrão e perímetros simples.
A estampagem progressiva utiliza ferramentas altamente personalizadas para criar rapidamente peças 3D complexas e com vários recursos. O material se move através de estações sequenciais dentro de um único bloco de matriz. A estação um pode fazer furos piloto. A estação dois deixa o contorno em branco. A estação três forma um flange. A estação quatro corta a peça da alma transportadora.
A estampagem de metais domina indústrias onde velocidade, consistência e volume são fundamentais. Os casos de uso ideais incluem:
Painéis de carroceria automotiva e suportes estruturais.
Componentes internos do chassi para eletrônicos de consumo.
Fixadores, clipes e terminais de alto volume.
Carcaças de eletrodomésticos e suportes estruturais internos.
Contatos elétricos e componentes de blindagem.
O corte a laser utiliza feixes de laser focados e de alta potência para derreter, queimar ou vaporizar chapas metálicas. As instalações de fabricação modernas usam principalmente lasers de fibra para metais finos a médios e lasers de CO2 para placas mais espessas ou materiais não metálicos. A cabeça do laser se move pelo material guiada por sistemas CNC precisos, executando geometrias complexas com configuração mínima.
A principal vantagem do corte a laser é a eliminação completa de ferramentas físicas personalizadas. A produção depende inteiramente de arquivos CAD/CAM. Os operadores carregam o material, importam o programa de agrupamento e iniciam o corte. Esse fluxo de trabalho digital permite a produção no mesmo dia e iterações de design com custo zero.
Se um engenheiro perceber que um furo de montagem está errado em dois milímetros, ele atualizará o arquivo DXF. O operador atualiza o agrupamento e a próxima peça da máquina fica correta. Você não pode fazer isso com um dado de estampagem.
Antes que um laser possa cortar um perfil, ele deve penetrar no material. Este processo técnico é conhecido como piercing. O laser pulsa alta energia em um único ponto para perfurar um furo de entrada inicial antes de executar o caminho de corte. Os tempos de perfuração aumentam dramaticamente com a espessura do material.
Em placas de aço grossas, uma máquina de corte a laser pode gastar até 15 segundos apenas perfurando um único furo de entrada. Em peças com alta densidade de furos internos, esse gargalo perfurante afeta severamente o rendimento total. Uma prensa de estampagem perfura todos esses furos simultaneamente em um único golpe.
O corte a laser prospera em ambientes que exigem flexibilidade e precisão sem compromissos de volume. Os casos de uso ideais incluem:
Gabinetes elétricos e painéis de controle personalizados.
Componentes aeroespaciais que exigem ligas exóticas e tolerâncias restritas.
Painéis arquitetônicos de baixo lote e telas decorativas.
Prototipagem rápida para ciclos de desenvolvimento de produtos.
Suportes para equipamentos pesados produzidos em baixas quantidades anuais.
A avaliação financeira centra-se nos custos de NRE versus custos de produção por peça. O corte a laser apresenta um custo de ferramenta de US$ 0, contrastando fortemente com o alto custo inicial das matrizes de estampagem. Essa dinâmica gera economia de custos de até 40% para pequenas tiragens abaixo de 3.000 unidades ao usar lasers.
Os custos de produção por peça divergem em escala. A estampagem gera um custo por peça de fração de centavo porque a impressora realiza vários ciclos por minuto. O corte a laser mantém um custo por peça relativamente estável e mais alto devido ao tempo contínuo da máquina, ao consumo de eletricidade e ao caro uso de gás auxiliar.
A matemática da amortização dita a decisão. Você deve calcular como os custos de ferramentas são absorvidos ao longo da produção total. Uma matriz de US$ 20.000 amortizada em 100.000 peças acrescenta apenas US$ 0,20 ao custo unitário, compensando rapidamente os tempos de ciclo mais lentos de um laser.
Fator de custo | Estamparia Metálica | Corte a Laser |
|---|---|---|
Ferramentas iniciais (NRE) | Alto ($ 15.000 +) | Zero ($0) |
Custo por peça em escala | Extremamente baixo | Moderado a alto |
Custo de mudança de projeto | Alto (Modificação de Ferramentas) | Zero (atualização de software) |
Assistir Consumo de Gás | Nenhum | Alto (nitrogênio/oxigênio) |
Ambos os métodos oferecem precisão dimensional excepcional. A estampagem de precisão normalmente mantém tolerâncias padrão da indústria de ±0,005 polegadas. Os lasers de fibra modernos podem atingir tolerâncias de perfil mais restritas, geralmente atingindo ±0,002 polegadas em peças planas. A diferença crítica está nas características das bordas.
A estampagem produz um efeito de cisalhamento mecânico, resultando em um capotamento distinto, uma zona de cisalhamento polida e uma zona de fratura mais áspera. O corte a laser deixa uma borda térmica caracterizada por estrias verticais e potencial acúmulo de escória na face inferior.
O corte a laser introduz uma zona afetada pelo calor (HAZ). A intensa energia térmica altera a estrutura metalúrgica ao longo da aresta de corte. Isso pode causar endurecimento localizado ou microfissuras em certas ligas, o que freqüentemente necessita de usinagem secundária se a aresta exigir rosqueamento subsequente ou dobra precisa.
O tempo até a primeira parte favorece fortemente o corte a laser. Um laser pode produzir uma peça física horas após receber um arquivo CAD. A estampagem requer semanas ou meses para usinar, montar, experimentar e testar uma matriz progressiva.
A produtividade em escala reverte completamente essa vantagem. O corte a laser apresenta uma métrica linear de tempo por peça. Cortar duas peças leva exatamente o dobro do tempo que cortar uma. A estampagem produz vários recursos complexos simultaneamente em um único movimento de prensagem de frações de segundo.
O gargalo da perfuração a laser degrada ainda mais a velocidade de corte térmico. Uma máquina de corte a laser pode gastar até 15 segundos perfurando um único furo de entrada em placas grossas. Isso causa um grave atraso na produção de peças com alta densidade de furos em comparação com a ação mecânica instantânea de puncionamento de uma prensa de estampagem.
Ambos os processos lidam com aço carbono, aço inoxidável, alumínio e cobre de maneira eficaz. Historicamente, os lasers lutaram com materiais altamente reflexivos, como cobre e latão, embora os lasers de fibra modernos tenham atenuado amplamente esse problema.
As restrições de espessura determinam a seleção do equipamento. A estampagem de placas espessas de metal requer uma grande tonelagem de prensa e uma construção robusta da matriz para evitar falhas nas ferramentas e rachaduras no material. Os lasers enfrentam limites de potência. À medida que a espessura do material aumenta, a divergência do feixe de laser causa a deterioração da qualidade da borda, resultando em cortes mais largos e escória mais pesada.
Cada projeto de chapa metálica tem um ponto de equilíbrio matemático. O cálculo deste volume requer uma fórmula específica: (Custo de ferramentas de estampagem) / (Custo unitário do laser - Custo unitário de estampagem) = Quantidade de ponto de equilíbrio. Se o volume projetado ultrapassar essa quantidade, a estampagem se torna a escolha mais econômica.
Cálculos precisos devem levar em consideração os custos posteriores ocultos. A estampagem requer manutenção, afiação e armazenamento da matriz. O corte a laser consome gases auxiliares caros, como nitrogênio ou oxigênio, e muitas vezes requer fabricação secundária. Uma peça cortada a laser pode precisar de flexão manual da prensa dobradeira, enquanto uma peça estampada emerge totalmente formada da matriz.
Muitos fabricantes de sucesso empregam abordagens híbridas. Eles utilizam corte a laser para entrada inicial no mercado, protótipos e fases beta. Isso permite ajustes de design com base em testes de campo. Uma vez que o design esteja congelado e a demanda do mercado garanta um alto volume, eles fazem a transição para a estampagem progressiva para maximizar a lucratividade a longo prazo.
A estampagem acarreta riscos operacionais específicos. O desgaste da matriz provoca desvios de tolerância ao longo do tempo, exigindo tempo de inatividade para manutenção. O risco mais catastrófico é o custo das alterações no projeto após o corte do ferramental. A mitigação requer prototipagem rigorosa, utilização de software de simulação virtual para prever o fluxo de material e emprego de designs de matrizes modulares onde as inserções individuais do punção podem ser trocadas sem reconstruir a ferramenta inteira.
O corte a laser apresenta diferentes desafios. A distorção térmica freqüentemente deforma materiais finos. Microfissuras na zona afetada pelo calor podem comprometer a integridade estrutural. Gargalos de rendimento ocorrem em materiais espessos com geometrias complexas e numerosos pontos de perfuração. A mitigação envolve a otimização dos parâmetros do laser, a utilização de gás auxiliar de nitrogênio de alta pressão para resfriar a zona de corte e a execução de um planejamento rigoroso da capacidade para gerenciar o tempo da máquina.
Solicite uma análise de cotação dupla ao seu parceiro de fabricação para comparar a amortização de ferramentas com taxas planas de laser.
Calcule seu ponto de cruzamento de volume específico com base nas ferramentas reais e nos custos unitários para sua geometria exata.
Avalie seu roteiro de projeto interno para garantir que você não se comprometa com ferramentas pesadas antes que a geometria do produto esteja totalmente bloqueada.
Audite seus requisitos de operação secundária para ver se a conformação na matriz pode eliminar o trabalho manual da prensa dobradeira.
Com anos de experiência em fabricação de precisão, a Emax tornou-se um OEM confiável e parceiro de fabricação personalizada para clientes na América do Norte, Europa e outros mercados globais. A empresa é especializada em usinagem CNC de precisão, fabricação de chapas metálicas, fabricação de soldagem, estamparia de metais e soluções completas de fabricação personalizada, atendendo indústrias como equipamentos industriais, automação, automotivo, dispositivos médicos, eletrônicos e energia.
Apoiada por centros de usinagem CNC avançados, equipes de engenharia experientes e um sistema abrangente de gerenciamento de qualidade, a Emax está comprometida em fornecer componentes de alta precisão e econômicos, com qualidade consistente, tempos de resposta rápidos e suporte técnico confiável em todas as etapas do desenvolvimento de produtos e produção em massa.
R: A transição normalmente ocorre entre 3.000 e 10.000 unidades. No entanto, a complexidade da peça e o limite inicial de ferramentas de mais de US$ 15.000 alteram significativamente esse número. Peças altamente complexas podem justificar a estampagem mais cedo, enquanto peças planas simples podem permanecer nos lasers por mais tempo.
R: Sim, os lasers geralmente excedem a precisão da estampagem do perfil 2D, atingindo ±0,002 polegadas. No entanto, a estampagem controla formas 3D complexas, dobras e repetibilidade geral peça a peça muito melhor em grandes tiragens de produção.
R: Materiais espessos exigem grande tonelagem de prensa para estampagem, o que aumenta os custos de ferramentas. Para lasers, placas grossas causam divergência de feixe, reduzindo a qualidade da borda e impõem uma penalidade severa de 15 segundos no tempo de perfuração por furo.
R: Sim. O corte a laser cria uma zona afetada pelo calor (HAZ). A energia térmica altera a microestrutura do material, muitas vezes endurecendo a borda. Isso pode causar microfissuras e afetar negativamente as operações secundárias, como rosqueamento ou dobra.
R: O cisalhamento executa cortes retos simples. A puncionamento em torre utiliza ferramentas padrão para geometrias básicas. A estampagem progressiva utiliza ferramentas usinadas personalizadas para executar múltiplas operações complexas simultaneamente e criar rapidamente peças 3D altamente complexas.
R: Sim, uma abordagem de ciclo de vida híbrido é muito comum. Os fabricantes usam corte a laser para prototipagem e execuções beta para economizar até 40% antecipadamente. Uma vez congelado o design e o volume aumentado, eles investem em estamparia para produção em massa.
