Como o hardware de linha de energia personalizado é fabricado

A confiabilidade da infraestrutura de serviços públicos depende inteiramente da integridade estrutural e elétrica de seus componentes básicos. Um único ponto de falha nos sistemas aéreos de distribuição, transmissão ou telecomunicações pode resultar em paralisações catastróficas da rede. Os componentes padrão prontos para uso frequentemente não atendem aos requisitos de carga exclusivos, às condições ambientais extremas ou à compatibilidade de infraestrutura legada necessária para projetos de serviços públicos especializados. As equipes de compras e engenharia enfrentam o desafio de adquirir componentes personalizados sem comprometer a conformidade ou estender os prazos de entrega.

A mitigação de riscos requer um conhecimento profundo de como os componentes utilitários personalizados são fabricados. Avaliar os processos específicos de engenharia, usinagem e testes de um fabricante é a única estrutura confiável para selecionar um fornecedor. Confiar em especificações superficiais muitas vezes leva a falhas prematuras em campo. Você deve verificar as propriedades metalúrgicas, tolerâncias dimensionais e resiliência ambiental de cada peça de hardware antes da instalação.

• A seleção do material determina o ciclo de vida: A escolha entre aço forjado, ferro fundido e ligas de alumínio específicas impacta diretamente a resistência à tração e à corrosão das ferragens da linha de transmissão.

• A precisão na usinagem não é negociável: as etapas de fabricação do núcleo – como preparação, corte, puncionamento, perfuração e arquivamento – devem ser rigorosamente controladas para garantir a consistência entre lotes em acessórios personalizados para postes de serviços públicos.

• O acabamento determina a resiliência ambiental: A galvanização por imersão a quente e os revestimentos poliméricos avançados são dimensões de avaliação críticas para evitar a degradação prematura em linhas aéreas de distribuição.

• A conformidade verificada reduz a responsabilidade: um parceiro de fabricação confiável deve fornecer testes transparentes e documentados para limites de carga mecânica e isolamento elétrico para atender aos padrões ANSI, IEC e IEEE.

Por que escolher hardware de linha de energia personalizado?

Os componentes utilitários prontos para uso atendem efetivamente aos layouts de grade padrão. No entanto, as realidades operacionais muitas vezes ditam desvios dos projetos padrão. As travessias de rios de alta tensão introduzem um estresse mecânico extremo que os becos sem saída padrão não conseguem suportar com segurança. Os ambientes costeiros expõem a infraestrutura a forte salinidade, acelerando a corrosão além dos limites de proteção da galvanização padrão. Além disso, a modernização de postes legados não padronizados ou a integração de equipamentos pesados ​​de telecomunicações de uso conjunto exigem suportes de montagem e configurações de cruzetas que simplesmente não existem nos catálogos padrão.

A tentativa de modificar peças padrão em campo introduz graves responsabilidades e compromete a integridade estrutural. As equipes de campo que fazem novos furos nos suportes de aço galvanizado destroem imediatamente o revestimento protetor de zinco, garantindo a rápida formação de ferrugem. Dobrar grampos padrão para encaixar condutores superdimensionados cria microfraturas na estrutura dos grãos metálicos. A engenharia personalizada torna-se o único caminho viável para manter a integridade do sistema.

Definir o sucesso nas compras personalizadas exige a adesão estrita a critérios operacionais específicos. Você precisa de tolerâncias dimensionais exatas para garantir uma instalação perfeita em campo. Um suporte com uma fração de polegada desviada atrasará uma equipe de várias pessoas e exigirá retrabalho caro. Você precisa de capacidades de suporte de carga verificadas e documentadas por meio de testes destrutivos. Prazos de entrega previsíveis são necessários para manter projetos de expansão ou reparo da rede em grande escala dentro do cronograma. Por fim, a adesão estrita às exigências de conformidade específicas das concessionárias garante que o hardware personalizado não se torne uma responsabilidade regulatória.

A aquisição de componentes personalizados muda o foco do custo unitário para o ciclo de vida operacional. Um grampo de suspensão personalizado que combina perfeitamente com um diâmetro específico do condutor evita a fadiga e a abrasão do condutor. Isso prolonga a vida útil de todo o período, reduzindo as rondas de manutenção dos caminhões e evitando interrupções não planejadas.

1. Vãos de alta tensão: Os becos sem saída padrão falham sob o estresse mecânico extremo de longas travessias de rios ou vales.

2. Salinidade Costeira: A galvanização padrão degrada-se rapidamente em ambientes com forte pulverização de sal, exigindo revestimentos de polímero personalizados ou ligas de alumínio especializadas.

3. Infraestrutura legada: A atualização de postes não padronizados com 50 anos de idade requer suportes de montagem personalizados para integrar transformadores e painéis de manobra modernos.

4. Sobrecarga de uso conjunto: Adicionar linhas pesadas de fibra de telecomunicações aos postes de distribuição existentes exige cruzetas personalizadas e hardware de sustentação resistente para lidar com o aumento da carga de vento.

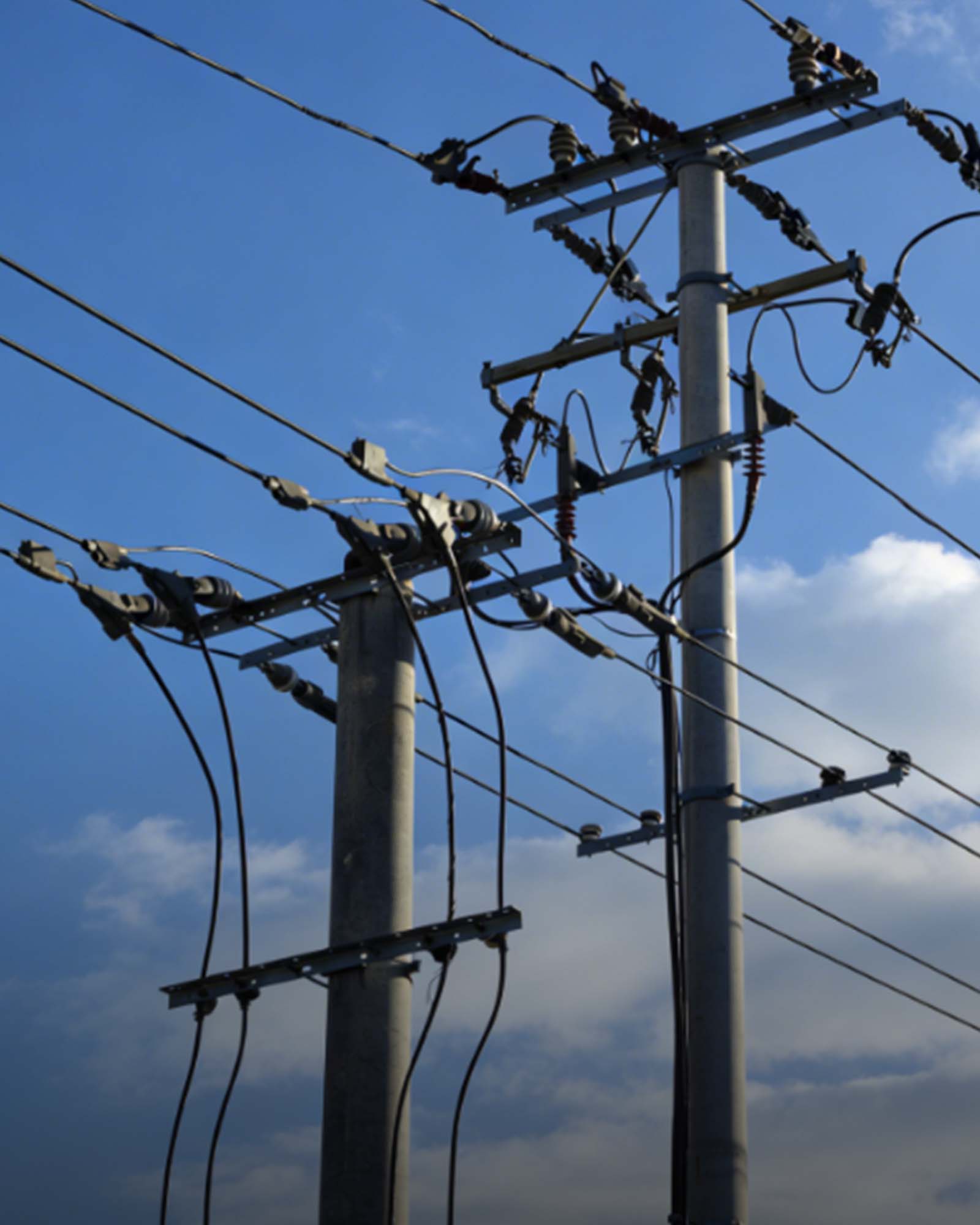

Acessórios e materiais comuns para postes de utilidade pública

O ambiente de utilitários suspensos requer uma gama diversificada de componentes especializados. Cada um serve uma função mecânica ou elétrica distinta. As cruzetas fornecem o suporte estrutural primário para condutores e isoladores. O painel de corte e fusível de saída protege transformadores e linhas contra falhas de sobrecorrente. Os materiais de aterramento e aterramento dissipam com segurança as correntes de falta para a terra. Amarrações, garras, emendas e becos sem saída gerenciam a tensão do condutor e fixam as linhas aos isoladores. Protetores de linha, hastes de blindagem e hastes de amarração protegem os condutores contra fadiga vibratória e abrasão em pontos de apoio.

A aquisição de confiável hardware Power Line requer a combinação do componente específico com o perfil metalúrgico apropriado. O aço carbono é muito utilizado em componentes estruturais que exigem alta resistência à tração, como suportes de cruzetas para serviços pesados ​​e parafusos estruturais. Classes como ASTM A36 ou A572 fornecem a resistência ao escoamento necessária para suportar transformadores pesados ​​e múltiplos vãos de condutores. O ferro dúctil oferece excelente fundibilidade combinada com alto limite de escoamento, tornando-o ideal para formatos complexos, como grampos de suspensão e manilhas. Sua estrutura nodular de grafite evita a propagação de trincas comum no ferro cinzento padrão, permitindo que a conexão se deforme levemente sob tensão extrema, em vez de quebrar.

O ferro maleável proporciona um equilíbrio entre resistência e ductilidade. Os fabricantes costumam usá-lo para acessórios menores que devem suportar impactos sem fraturar durante a instalação ou eventos climáticos severos. O processo de recozimento confere ao ferro maleável suas propriedades únicas, tornando-o um produto básico em hardware de distribuição.

A redução de peso é a principal preocupação das torres de transmissão. As ligas de alumínio são amplamente utilizadas em ferragens de linhas de transmissão, incluindo anéis corona e braçadeiras de suspensão específicas. Ligas como 6061-T6 ou 356.0 fornecem uma alta relação resistência-peso e resistência natural à corrosão. Para isolamento, a indústria fez uma grande transição da porcelana tradicional para a fibra de vidro e compósitos poliméricos. Esses materiais oferecem hidrofobicidade superior, peso mais leve e resistência ao vandalismo, tornando-os ideais para perfis isolantes personalizados.

Perfis Metalúrgicos para Componentes Utilitários

Como o hardware de linha de energia personalizado é fabricado

Transformar metal bruto em hardware utilitário pronto para uso em campo é um processo industrial de vários estágios. Tudo começa no departamento de engenharia. Os engenheiros utilizam o Projeto Assistido por Computador (CAD) para modelar o componente personalizado com base nas especificações da concessionária. A Análise de Elementos Finitos (FEA) simula tensão mecânica, cisalhamento do vento e carga de gelo para identificar possíveis pontos de falha antes que qualquer metal seja cortado. O software FEA aplica cargas virtuais ao modelo 3D, destacando as concentrações de tensão em vermelho. Os engenheiros então engrossam essas áreas específicas ou ajustam a geometria para distribuir a carga uniformemente. Depois que o projeto é validado, ferramentas e matrizes personalizadas são usinadas.

A formação do metal determina a estrutura interna do grão e a resistência final do componente. O forjamento por queda é utilizado para componentes de alta tensão, como becos sem saída para serviços pesados ​​e braçadeiras de suspensão. Neste processo, tarugos de metal aquecidos são forçados a entrar em matrizes personalizadas sob extrema pressão de um martelo. Isso alinha a estrutura dos grãos do metal com o formato da peça, maximizando a resistência à tração e à fadiga. Uma porca de olhal de aço forjado sempre superará um equivalente fundido em carga de tração pura.

Por outro lado, a fundição é usada para geometrias complexas que não podem ser forjadas. A fundição em areia e a fundição de precisão permitem cavidades internas intrincadas e formas externas complexas. O metal fundido é derramado em uma cavidade do molde e solidificado. Embora as peças fundidas geralmente tenham menor resistência à tração do que as peças forjadas, a utilização de ferro dúctil atenua essa diferença em muitas aplicações. O processo de fundição permite a integração de vários recursos – como dobradiças interligadas e canais de parafusos – em uma única peça sólida, reduzindo o tempo de montagem.

A fabricação secundária traz o metal formado para uma tolerância dimensional exata. Centros de usinagem CNC automatizados realizam operações de cisalhamento, puncionamento e perfuração. A tecnologia CNC garante que os furos dos parafusos se alinhem perfeitamente em milhares de unidades, evitando atrasos na instalação no campo. Prensas de grande tonelagem cortam e puncionam placas de aço para suportes de cruzetas com precisão repetível. As tolerâncias de usinagem para hardware utilitário normalmente variam de +/- 0,010 polegadas para suportes padrão a +/- 0,002 polegadas para componentes de painéis de manobra intertravados.

A lima e a preparação da superfície representam uma etapa obrigatória da fabricação. A usinagem deixa arestas vivas e rebarbas. Se deixadas intactas, estas rebarbas podem danificar o isolamento do condutor durante a instalação ou criar pontos fracos no revestimento protetor de zinco. A rebarbação mecânica usando copos vibratórios e lima manual garantem que todas as superfícies fiquem lisas e seguras para o manuseio. A preparação adequada da superfície também envolve jateamento para remover areia e incrustações de fundição, proporcionando um substrato limpo para o revestimento final.

A etapa final da fabricação é a galvanização por imersão a quente (HDG). Este não é um processo simples de imersão; é um procedimento estrito de ligação metalúrgica. Os componentes são primeiro submersos em uma solução cáustica para remover sujeira e óleo. Eles são então enxaguados e decapados em um banho de ácido clorídrico ou sulfúrico para remover a carepa e a ferrugem. Após outro enxágue, as peças são mergulhadas em uma solução de fluxo para evitar a oxidação antes de entrarem no banho de zinco. As peças são submersas em zinco fundido a aproximadamente 830°F (443°C). O zinco reage com o aço para formar uma série de camadas de liga de zinco-ferro firmemente ligadas (Gamma, Delta, Zeta) cobertas por uma camada de zinco puro (Eta). Esta ligação metalúrgica proporciona resistência superior à abrasão e proteção catódica contra ferrugem. A espessura do revestimento de zinco é medida rigorosamente usando medidores de espessura magnéticos para garantir a conformidade com os padrões ASTM A153.

Testes de qualidade e padrões para hardware de linha de energia

A precisão de fabricação não significa nada sem verificação documentada. Os protocolos de garantia de qualidade devem conectar diretamente dimensões específicas de teste à confiabilidade operacional. Você não pode presumir que uma peça personalizada terá desempenho baseado apenas na composição do material. Testes físicos rigorosos são necessários para validar os modelos de engenharia.

O teste de carga mecânica leva o hardware ao seu ponto de ruptura. Os fabricantes realizam testes destrutivos em lotes de amostras usando uma Máquina de Teste Universal (UTM). O UTM aplica tensão crescente ao componente até ele fraturar, registrando o ponto de escoamento exato e a resistência à tração final por meio de uma célula de carga calibrada. Isso verifica se o hardware pode suportar cargas severas de gelo e tensão da linha. O teste de fadiga simula décadas de vibração induzida pelo vento. Componentes como hastes de blindagem e braçadeiras de suspensão são submetidos a milhões de cargas cíclicas para garantir que não falharão sob vibração eólica contínua. O teste de carga de prova aplica uma carga de trabalho segura predeterminada para verificar se o componente não se deforma permanentemente sob estresse operacional.

Os testes elétricos e térmicos são obrigatórios para isoladores, comutadores e hardware condutor. Os testes de rastreamento de arco verificam se os isoladores de polímero resistem à degradação da superfície quando expostos a alta tensão e umidade. O isolador é submetido a uma tensão contínua enquanto uma solução salina é gotejada em sua superfície, simulando neblina costeira ou forte poluição. A ciclagem térmica expõe o hardware a flutuações extremas de temperatura em câmaras ambientais. Isto garante que metais diferentes, como condutores de alumínio fixados em aço galvanizado, não se soltem devido a diferentes taxas de expansão e contração térmica.

A conformidade regulatória atua como o guardião final. Um fabricante confiável deve fornecer prova documentada de conformidade com os padrões globais. Isso inclui ANSI (American National Standards Institute) para critérios dimensionais e de desempenho, IEC (International Electrotechnical Commission) para classificações elétricas, IEEE (Institute of Electrical and Electronics Engineers) para diretrizes de aplicação específicas e ASTM (American Society for Testing and Materials) para galvanização e propriedades de materiais. Sem essas certificações, o hardware personalizado representa um enorme risco de responsabilidade para o operador da concessionária.

Conformidade Padrão e Protocolos de Teste

Como escolher um fabricante de hardware para linha de energia

A seleção de um parceiro de fabricação exige a avaliação de fatores muito além do custo unitário inicial. O componente mais barato torna-se o mais caro se falhar durante uma tempestade de inverno, causando um apagão localizado e exigindo o envio de uma equipe de emergência. Você deve avaliar a capacidade estrutural do fornecedor para fornecer soluções de engenharia de forma consistente ao longo da vida útil do seu projeto de modernização da rede.

A aquisição de um fabricante direto oferece vantagens estratégicas significativas em relação à compra através de um distribuidor. Os fabricantes diretos fornecem controle imediato sobre o processo de personalização. As mudanças de engenharia podem ser implementadas rapidamente e a supervisão da garantia de qualidade é direta. Se um protótipo falhar no teste de carga, os engenheiros do fabricante poderão ajustar o modelo CAD e usinar uma nova matriz em poucos dias. Os distribuidores oferecem estoque agrupado e envio potencialmente mais rápido para peças padrão, mas não têm agilidade para modificar ferramentas ou ajustar perfis metalúrgicos para solicitações personalizadas. Você depende inteiramente da cadeia de suprimentos upstream.

A posse na indústria serve como um indicador confiável de capacidade. Um fabricante com décadas de experiência especializada em distribuição aérea e hardware de telecomunicações possui profundo conhecimento em ferramentas. Eles entendem as nuances do desgaste da matriz, o encolhimento do material durante a fundição e as tolerâncias específicas exigidas para aplicações utilitárias. Este histórico geralmente se traduz em estabilidade da cadeia de abastecimento e resultados previsíveis. Peça aos fornecedores em potencial estudos de caso detalhando seu trabalho em projetos de utilidades personalizadas semelhantes.

A capacidade de produção deve estar alinhada com os cronogramas do seu projeto. Uma instalação pode ter excelentes capacidades de engenharia, mas não possui prensas de grande tonelagem ou grandes banhos de galvanização necessários para produzir grandes volumes rapidamente. Discuta antecipadamente a capacidade das ferramentas. Entenda os prazos de entrega para a criação de matrizes personalizadas versus os prazos de entrega para produção em grande escala. Um fornecedor que terceiriza sua galvanização terá prazos de entrega mais longos e menos controle sobre a qualidade do revestimento final do que um fornecedor com uma linha HDG interna.

A decisão entre fornecimento doméstico e externo envolve pesar custos e riscos. A fabricação no exterior geralmente proporciona custos unitários mais baixos devido à redução de mão de obra e despesas gerais nas instalações. No entanto, isto introduz prazos de envio prolongados, potenciais flutuações tarifárias e desafios na supervisão direta do controle de qualidade. O fornecimento doméstico oferece comunicação mais rápida, auditorias de instalações mais fáceis e tempos de trânsito mais curtos, embora normalmente a um custo de produção inicial mais elevado. A escolha depende da urgência do projeto, das restrições orçamentárias e dos recursos internos de controle de qualidade disponíveis para auditorias de fábrica.

Riscos e soluções da cadeia de suprimentos de hardware de linha de energia personalizada

A fabricação personalizada acarreta riscos inerentes que devem ser gerenciados de forma proativa. A volatilidade das matérias-primas é uma preocupação primária. Os mercados globais de aço, alumínio e zinco flutuam constantemente com base em eventos geopolíticos e perturbações na cadeia de abastecimento. Um aumento repentino nos custos de matéria-prima pode inviabilizar o orçamento de um projeto antes mesmo de a primeira parte ser lançada. Mitigue esse risco estruturando contratos que fixem o preço do material no momento do pedido. Como alternativa, trabalhe com fabricantes que tenham capital para garantir reservas de matéria-prima para projetos grandes e de longo prazo, isolando seu orçamento de compras dos choques do mercado.

A degradação das ferramentas representa um risco significativo para a consistência do lote. As matrizes personalizadas desgastam-se ao longo de milhares de ciclos de forjamento ou estampagem. A fricção do metal quente contra a face da matriz altera lentamente as dimensões da cavidade. À medida que a matriz se desgasta, as tolerâncias dimensionais variam. Um componente produzido no primeiro lote pode se encaixar perfeitamente, enquanto um componente do décimo lote pode falhar na instalação em campo devido a canais de parafuso superdimensionados ou abas de travamento desalinhadas. Mitigue isso auditando o cronograma de manutenção de ferramentas do fabricante. Exija um relatório de Inspeção do Primeiro Artigo (FAI) para cada nova produção. A FAI verifica se as ferramentas ainda estão produzindo peças dentro das tolerâncias exatas de engenharia antes que a fabricação em grande escala seja retomada. Se o FAI mostrar desvio de tolerância, o fabricante deverá reusinar ou substituir a matriz.

Conclusão

1. Envie desenhos CAD detalhados à equipe de engenharia do fabricante para uma revisão abrangente da capacidade de fabricação e análise de tensão.

2. Solicite um orçamento de protótipo do Primeiro Artigo para verificar fisicamente a precisão dimensional, propriedades metalúrgicas e qualidade do acabamento.

3. Estabeleça um Acordo de Nível de Serviço (SLA) claro que defina estritamente taxas de defeitos aceitáveis, prazos de entrega e documentação de testes obrigatória.

4. Agende uma auditoria nas instalações para inspecionar as capacidades internas de ferramentas do fabricante, centros de usinagem CNC e linhas de galvanização por imersão a quente.

Fundada em 1993, a Hangzhou Emax Industrial Co., Ltd traz décadas de experiência em fabricação para a produção de hardware industrial, com recursos que abrangem hardware de linha de pólo, hardware de aterramento, estampagem, fabricação de chapas metálicas e outros componentes personalizados. Apoiada por uma instalação de 11.000 metros quadrados e recursos integrados de engenharia e produção, a Emax trabalha com clientes para desenvolver soluções de hardware confiáveis ​​para diversas aplicações industriais e de serviços públicos.

Perguntas frequentes

P: Quais materiais são mais comumente usados ​​para hardware de linha de energia personalizado?

R: O aço carbono é usado para componentes estruturais de alta resistência, como suportes de cruzeta. O ferro dúctil é utilizado para formas fundidas complexas, como braçadeiras de suspensão, devido ao seu alto limite de escoamento e resistência à trinca. As ligas de alumínio são escolhidas para equipamentos de transmissão onde são necessárias redução de peso e resistência natural à corrosão.

P: Que tipos de componentes se enquadram no hardware da linha de energia?

R: Esta categoria abrange uma ampla gama de acessórios estruturais e funcionais. Os componentes comuns incluem cruzetas, isoladores, amarrações, braçadeiras de suspensão, garras sem saída, emendas, protetores de linha, hastes de blindagem e vários materiais de aterramento e aterramento usados ​​na distribuição aérea.

P: Como o hardware da linha de energia é protegido contra corrosão?

R: O método de proteção primário é a galvanização por imersão a quente (HDG). Os componentes são limpos, decapados em ácido e submersos em zinco fundido. Isso cria uma ligação metalúrgica que fornece proteção contra ferrugem espessa e durável. A preparação meticulosa da superfície garante que o revestimento de zinco adira uniformemente, sem pontos fracos.

P: Qual é a diferença entre acessórios para postes forjados e fundidos?

R: O forjamento envolve pressionar o metal aquecido nas matrizes sob extrema pressão, alinhando a estrutura do grão para obter uma resistência à tração excepcionalmente alta. A fundição envolve despejar metal fundido em moldes, permitindo geometrias altamente complexas e cavidades internas que não podem ser obtidas através do forjamento.

P: Quanto tempo leva para fabricar hardware de linha de transmissão personalizado?

R: Os prazos variam de acordo com a complexidade. A engenharia inicial, a modelagem CAD e a criação de matrizes personalizadas normalmente levam de 3 a 6 semanas. A prototipagem e a inspeção do primeiro artigo acrescentam mais 2 a 4 semanas. A produção em grande escala, a galvanização e os testes de controle de qualidade geralmente exigem 4 a 8 semanas adicionais.

P: Quais padrões de qualidade um fabricante de hardware de linha de poste deve atender?

R: Um fabricante confiável deve aderir a rígidos padrões globais. Procure a certificação ISO 9001 para gestão da qualidade. Os produtos devem atender ANSI para tolerâncias dimensionais, IEEE para diretrizes de aplicação, IEC para desempenho elétrico e ASTM A153 para espessura de galvanização por imersão a quente.

P: O hardware padrão pode ser modificado em vez de fabricar componentes personalizados?

R: Modificar o hardware padrão em campo é altamente perigoso. Fazer novos furos ou dobrar suportes compromete a capacidade de carga projetada e destrói o revestimento protetor galvanizado. Isto introduz graves riscos de responsabilidade e conformidade. A engenharia personalizada é a única solução segura para requisitos não padronizados.
