A seleção do método de fabricação errado introduz riscos financeiros e operacionais agravados. Os custos não amortizados de ferramentas esgotam os orçamentos, o atraso no tempo de lançamento no mercado confere uma vantagem aos concorrentes e falhas catastróficas de peças sob carga podem arruinar o lançamento de um produto. O principal gargalo da engenharia reside na transição de um projeto CAD para um produto físico, ao mesmo tempo em que equilibra tolerâncias estritas, economia unitária e escalabilidade de produção. As equipes de engenharia devem contar com uma estrutura sistemática e baseada em evidências para avaliar todos os Processos de Fabricação de Metal disponíveis com base em restrições técnicas e requisitos de volume. Você não pode forçar um projeto destinado à usinagem em um molde de fundição sem modificações severas. Compreender as limitações físicas do equipamento no chão de fábrica evita reprojetos dispendiosos. Avaliamos esses métodos observando o comportamento do material sob tensão, as capacidades da máquina e a realidade das operações secundárias necessárias para atingir as especificações finais de impressão.
O volume dita a viabilidade: as quantidades de produção são o filtro principal; processos com alto uso de ferramentas (fundição sob pressão) exigem produção em massa para amortizar custos, enquanto métodos com baixo uso de ferramentas (CNC, impressão 3D) são adequados para prototipagem e execuções de baixo volume.
Restrições de geometria e tolerância: Geometrias internas complexas ou tolerâncias extremamente rígidas eliminam imediatamente certos processos formativos e de chapa metálica, forçando a dependência de métodos subtrativos ou aditivos.
A compatibilidade do material não é negociável: As propriedades físicas da liga necessária (dureza, condutividade térmica, limite de escoamento) restringem os processos de fabricação disponíveis.
Resistência e Cargas de Aplicação: Requisitos mecânicos como resistência à tração, resistência à fadiga e capacidade de suporte de carga determinam diretamente se uma peça deve ser forjada, usinada, fundida ou impressa.
Custos ocultos em operações secundárias: O processo de fabricação primária mais barato geralmente requer pós-processamento, usinagem ou acabamento caros para atender às especificações finais.
Índice
As quantidades de produção servem como o filtro final para a seleção de um método de fabricação. Você deve definir o estágio exato do ciclo de vida do seu componente. A prototipagem rápida exige agilidade, tornando os métodos sem ferramentas ideais. A produção de pontes requer um equilíbrio entre velocidade e repetibilidade. A fabricação de alto volume depende de ferramentas pesadas para reduzir as despesas por peça. O volume impacta diretamente a amortização dos custos iniciais de ferramentas e configuração. Um investimento inicial elevado só faz sentido quando distribuído por milhares de unidades. Se você precisar de cinquenta colchetes, carimbá-los não faz sentido porque o custo da matriz eclipsará o valor da peça. Por outro lado, usinar cinquenta mil suportes reduzirá o tempo do fuso e esgotará seu orçamento. Você deve combinar o processo com a taxa de execução projetada.
A expansão introduz novas variáveis. Um protótipo usinado a partir de tarugo de alumínio se comporta de maneira diferente de uma peça de produção fundida do A380. A estrutura do grão muda. O acabamento da superfície muda. Você deve planejar essas mudanças com antecedência. A transição da produção de baixo volume para a produção de alto volume geralmente requer uma revisão completa do projeto para acomodar o novo método de fabricação. Os engenheiros que não conseguem prever isso enfrentam atrasos enormes ao passar dos testes beta para a produção completa.
Os requisitos de tolerância da linha de base determinam a viabilidade do processo. Uma tolerância de +/- 0,005 polegadas abre portas para vários métodos, enquanto uma tolerância estrita de +/- 0,001 polegadas geralmente exige usinagem de precisão. As características geométricas influenciam fortemente esta decisão. Rebaixos, paredes finas, ângulos de inclinação e canais internos complicam a produção. Os processos que dependem de moldes exigem ângulos de saída para a ejeção das peças. Os métodos subtrativos enfrentam bolsões profundos e estreitos devido às limitações de alcance da ferramenta. Os métodos aditivos são excelentes em canais internos complexos, mas podem falhar em tolerâncias externas restritas sem usinagem secundária.
A realidade do chão de fábrica determina que tolerâncias rígidas custam dinheiro. Cada casa decimal adicionada a uma impressão aumenta a taxa de refugo, o tempo de inspeção e os requisitos de configuração da máquina. Se uma peça simplesmente atuar como proteção contra poeira, não especifique planicidade de nível aeroespacial. Reserve tolerâncias restritas para mancais de rolamento, superfícies de contato e pinos de alinhamento críticos. Compreender como o dimensionamento geométrico e a tolerância (GD&T) impactam o método de fabricação escolhido é uma competência essencial para qualquer engenheiro de hardware.
As características físicas da liga escolhida restringem suas opções. Metais duros como titânio e aço inoxidável oferecem excelente resistência, mas apresentam desafios significativos de usinabilidade. Eles causam rápido desgaste da ferramenta em processos subtrativos e requerem manuseio especializado. Metais macios como alumínio, latão e cobre oferecem conformabilidade e usinabilidade superiores. A dureza do material impacta diretamente as taxas de desgaste da ferramenta e as velocidades de usinagem. Nos processos formativos, o ponto de fusão e a vazão da liga determinam se ela pode ser fundida ou moldada com sucesso.
Você não pode ignorar a condutividade térmica e o endurecimento por trabalho. A usinagem de aço inoxidável 304 requer configurações rígidas e fluxo intenso de refrigerante porque o material endurece instantaneamente se a ferramenta esfregar em vez de cortar. O alumínio 6061-T6 usina lindamente, mas deforma se você remover muito material muito rapidamente, sem aliviar o estresse. A escolha do material determina as taxas de avanço, as ferramentas de corte e, em última análise, o tempo de ciclo da máquina.
As cargas estruturais determinam a integridade mecânica necessária da peça final. Cargas estáticas exigem resistência ao escoamento consistente, enquanto cargas dinâmicas exigem alta resistência à fadiga. O processo escolhido altera a estrutura interna dos grãos do metal. As peças forjadas oferecem resistência superior devido às estruturas de grãos alinhadas. As peças usinadas CNC mantêm a resistência inerente do tarugo original. As peças fundidas podem conter porosidade interna, reduzindo a resistência geral. As peças metálicas impressas em 3D exibem propriedades anisotrópicas, o que significa que sua resistência varia dependendo da direção de construção.
Ao projetar para aplicações de alta tensão, o método de fabricação é tão crítico quanto a liga. Um braço de controle fundido falhará sob cargas que um braço de controle forjado suporta facilmente, mesmo que ambos usem exatamente o mesmo material de base. Você deve avaliar os requisitos de resistência direcional do seu componente e selecionar um processo que alinhe a estrutura granular do material com os caminhos de carga primários.
A usinagem CNC remove o material de um tarugo sólido para obter a forma final. Este mecanismo subtrativo depende da rotação de ferramentas de corte ou rotação de peças de trabalho. É a melhor opção para aplicações que exigem alta precisão, tolerâncias restritas e excelentes acabamentos superficiais. O CNC se destaca em volumes de produção baixos a médios, onde ferramentas pesadas são injustificadas. Porém, gera alto desperdício de material. O tempo de produção por peça é mais lento em comparação com a estampagem. Existem limitações geométricas com base no acesso à ferramenta e nos requisitos de fixação.
Os modernos centros de fresamento de 5 eixos podem alcançar quase todos os lados de uma peça em uma única configuração, reduzindo erros de manuseio e melhorando a precisão posicional. Entretanto, bolsões profundos com cantos internos vivos permanecem impossíveis para fresas de topo redondo. Você deve projetar com raios de canto que correspondam aos tamanhos de ferramenta padrão. Centros de torneamento com ferramentas motorizadas podem fresar peças em peças cilíndricas, combinando duas operações em uma. Compreender a cinemática específica das máquinas-ferramentas disponíveis melhorará drasticamente os projetos de suas peças.
Os processos formativos forçam misturas de metal fundido ou pó metálico em um molde de precisão. Esses métodos são mais adequados para execuções de produção de alto volume que exigem peças complexas e em formato líquido com repetibilidade consistente. Depois que o molde é criado, os tempos de ciclo são incrivelmente rápidos. A principal limitação é o custo inicial proibitivo do ferramental. A criação de moldes envolve longos prazos e testes rigorosos. Além disso, a fundição é geralmente limitada a ligas específicas com pontos de fusão mais baixos, como zinco, alumínio e magnésio.
A fundição sob pressão exige o cumprimento estrito das regras de projeto. Você deve incluir ângulos de inclinação nas paredes verticais para permitir que a peça se solte da matriz de aço. As espessuras das paredes devem permanecer uniformes para evitar marcas de afundamento e porosidade interna à medida que o metal esfria e encolhe. A Moldagem por Injeção de Metal (MIM) permite peças de aço menores e mais complexas, mas requer um processo de remoção e sinterização que encolhe a peça em até 20%. Você deve levar em conta esse encolhimento no projeto inicial do molde.
A fabricação de chapas metálicas manipula chapas planas de metal por meio de corte a laser, prensagem e matrizes progressivas. Esta categoria é a mais adequada para gabinetes, suportes, chassis e peças que exigem uma alta relação resistência/peso. Oferece produção rápida para geometrias específicas. No entanto, está limitado a espessuras de parede uniformes. Oferece complexidade geométrica 3D limitada em comparação com fundição ou usinagem. Os engenheiros devem aderir a regras específicas de projeto para dobra, incluindo raios mínimos de curvatura e posicionamento estratégico de furos para evitar deformação.
Ao projetar para chapa metálica, você deve calcular o fator K para determinar o layout da planificação. Dobrar o metal estica o raio externo e comprime o raio interno. Se você colocar um furo muito próximo de uma linha de dobra, a prensa dobradeira distorcerá o furo em um formato oval. As matrizes de estampagem progressiva podem perfurar, cunhar e dobrar peças a centenas de golpes por minuto, mas o ferramental custa dezenas de milhares de dólares. Estampagem de reserva para grandes tiragens de produção.
A impressão 3D de metal funde o pó metálico camada por camada com base em dados CAD digitais. Este mecanismo aditivo é o mais adequado para geometrias impossíveis, como canais de resfriamento conformados ou estruturas reticuladas leves. Ele permite prototipagem rápida sem ferramentas e consolidação de peças complexas. As limitações incluem um alto custo unitário e velocidades de produção lentas. O acabamento superficial "conforme impresso" geralmente é áspero, exigindo usinagem secundária para superfícies correspondentes. Os volumes de construção também são restritos pelo tamanho da câmara da impressora.
A Sinterização Direta a Laser de Metal (DMLS) cria peças totalmente densas soldando pó com um laser de alta potência. O calor intenso gera enormes tensões residuais, exigindo estruturas de suporte pesadas para ancorar a peça à placa de construção e evitar empenamentos. Você deve projetar peças para serem autossustentáveis sempre que possível. O jateamento de ligante é mais rápido e barato, mas produz peças verdes que requerem sinterização em forno, levando ao encolhimento e a densidades finais mais baixas em comparação com o DMLS.

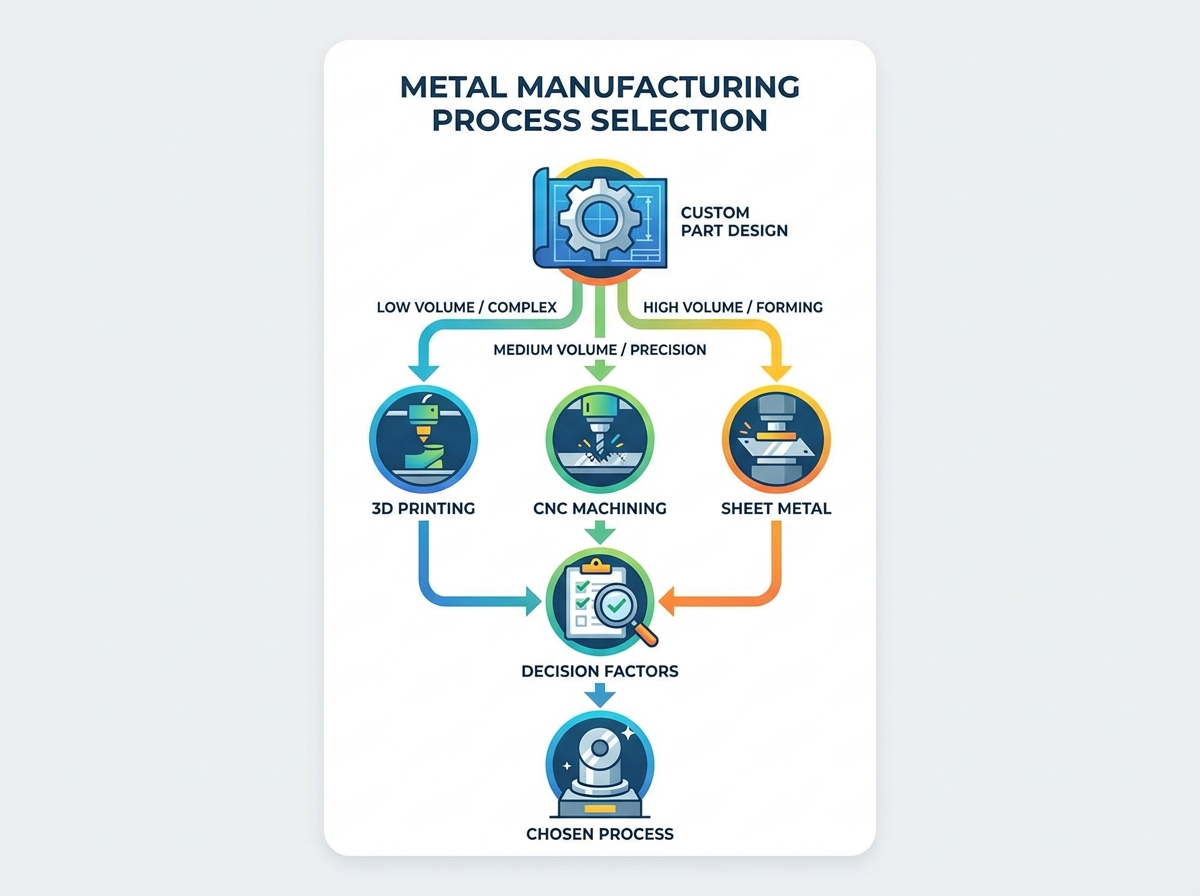

Avaliar o método certo requer uma comparação lado a lado de capacidades. A tabela abaixo sintetiza as características primárias dos métodos subtrativos, formativos, de chapa metálica e aditivos. Use esses dados para eliminar opções inviáveis no início da fase de projeto.
Categoria de Processo | Custo de configuração | Tempo de espera | Flexibilidade Geométrica | Faixa de tolerância | Fator de Resíduos |
|---|---|---|---|---|---|
Usinagem CNC | Baixo a Médio | Dias a Semanas | Moderado | Excelente | Alto |
Fundição sob pressão / MIM | Muito alto | Semanas a meses | Alto | Bom | Baixo |
Chapa metálica | Baixo para alto | Dias a Semanas | Baixo (2,5D) | Moderado | Moderado |
Impressão 3D de metal | Baixo | Dias | Muito alto | Moderado | Muito baixo |
Esta matriz destaca a relação inversa entre o custo de configuração e o custo por peça. Altos custos de configuração na fundição resultam em baixos custos por peça em volume. Baixos custos de configuração na usinagem geram custos por peça mais elevados. Você deve mapear o volume projetado em relação a essas realidades para encontrar o ponto de equilíbrio.
Existem compensações no cronograma entre processos com ferramentas zero e processos com ferramentas pesadas. Métodos sem ferramentas, como impressão 3D ou usinagem CNC básica, podem entregar peças em dias ou semanas. Eles permitem iteração rápida e entrada mais rápida no mercado. Processos de ferramentas pesadas, como fundição sob pressão ou estampagem progressiva, requerem semanas ou meses apenas para fabricar os moldes ou matrizes. Você deve alinhar o cronograma do seu projeto com essas realidades. O comprometimento com ferramentas pesadas muito cedo bloqueia o projeto e atrasa os testes físicos iniciais.
Modificações de ferramentas são caras e lentas. Se você cortar um molde de aço para uma peça fundida e perceber que precisa mover uma saliência de montagem em dois milímetros, talvez seja necessário descartar a ferramenta inteira. Sempre valide seus projetos usando um rápido e sem ferramentas processo de fabricação de metal antes de emitir pedidos de compra de ferramentas de produção. Ferramentas de ponte, usando metais mais macios como alumínio para moldes de injeção, podem fornecer um meio-termo para execuções de volume médio.
Os requisitos de acabamento superficial alteram drasticamente a seleção do processo. Compare a rugosidade da superfície "como fundida" ou "como impressa" com um acabamento "como usinado". Os métodos aditivos e formativos geralmente deixam uma superfície texturizada que pode não atender aos requisitos de vedação estéticos ou funcionais. Para otimizar orçamentos, especifique tolerâncias restritas somente em superfícies de contato críticas. A aplicação de tolerâncias estreitas universais em uma peça não crítica força o fabricante a adotar estratégias de usinagem mais lentas e mais caras, quando um método mais rápido seria suficiente.
A rugosidade da superfície é medida em Ra (Roughness Average). Um acabamento fresado CNC padrão pode ficar em torno de 63 Ra, enquanto uma peça fundida pode ter 125 Ra. Se você precisar de um anel de vedação para manter a pressão, precisará de um acabamento de 32 Ra ou melhor. Isso significa que você terá que usinar a ranhura do O-ring, independentemente de como a peça primária foi formada. Planeje essas operações secundárias ao avaliar o tempo total do ciclo.
Compreender a estrutura de custos evita estouros orçamentários. A fórmula inclui custos de configuração e ferramentas, custos de materiais, tempo de máquina, mão de obra e pós-processamento. Um processo sem ferramentas tem baixos custos de configuração, mas alto tempo de máquina por peça. Um processo de ferramentas pesadas tem enormes custos de configuração, mas centavos em tempo de máquina por peça. O cálculo do ponto de equilíbrio entre a usinagem CNC e a fundição sob pressão depende inteiramente do volume projetado ao longo do ciclo de vida do produto.
O rendimento material também desempenha um papel importante na economia unitária. Usinar um suporte aeroespacial complexo a partir de um bloco sólido de titânio pode resultar em um fator de desperdício de material de 90%. Você está pagando por metal caro apenas para transformá-lo em lascas. Nestes cenários, o forjamento quase perfeito ou a impressão 3D de metal tornam-se economicamente viáveis simplesmente reduzindo a entrada de matéria-prima, mesmo que o tempo de máquina seja mais caro.
Otimizar a velocidade, o custo e a qualidade simultaneamente é um mito de fabricação. Você deve priorizar com base nas restrições do projeto. A escolha da usinagem CNC rápida para velocidade imediata sacrifica o baixo custo unitário obtido por meio da fundição. A escolha da estampagem otimiza o custo de alto volume, mas sacrifica a velocidade inicial devido à criação da matriz. Alta qualidade e tolerâncias restritas sempre aumentam o custo e o tempo. Reconheça essas compensações antecipadamente para definir expectativas realistas para suas equipes de engenharia e compras.
Se você exigir uma peça em três dias, a oficina mecânica interromperá outros trabalhos, fará horas extras e cobrará uma enorme taxa de agilização. Se você exigir tolerâncias aeroespaciais em um orçamento comercial, as lojas simplesmente não farão orçamento para o trabalho. Você precisa entender o que impulsiona os custos no chão de fábrica. Cada raio de canto estreito, cada furo profundo e cada passo de rosca fora do padrão aumentam o tempo de configuração e os custos de ferramentas.
O método de fabricação escolhido obriga a alterações específicas no projeto. O projeto para fundição sob pressão requer a adição de ângulos de inclinação para permitir a ejeção da peça e a manutenção de uma espessura de parede uniforme para evitar marcas de afundamento. Projetar para usinagem CNC exige evitar bolsões internos quadrados e profundos que as fresas de topo redondo não conseguem cortar. Ignorar essas restrições leva ao risco de excesso de engenharia. Peças que poderiam ser simplificadas para uma fabricação mais barata acabam custando exponencialmente mais porque o design combate a física do equipamento de fabricação.
Um bom design funciona com a máquina, não contra ela. Se você estiver projetando uma peça fresada, certifique-se de que todos os recursos possam ser acessados a partir de uma única configuração, se possível. Cada vez que o maquinista precisa soltar a peça, virá-la e indicá-la novamente, você perde a precisão e aumenta o custo de mão de obra. Padronize os tamanhos dos furos para corresponder às brocas comuns. Evite projetar recursos que exijam ferramentas de corte personalizadas.
Preparar arquivos CAD corretamente é fundamental para uma cotação precisa. Exporte modelos em formatos padrão como STEP ou IGES. Acompanhe modelos 3D com desenhos técnicos 2D detalhados que especificam os requisitos de dimensionamento e tolerância geométrica (GD&T). Utilize ferramentas CAD modernas e plug-ins DFM para identificar gargalos de fabricação antes de solicitar orçamentos. Essas ferramentas destacam paredes finas, recursos inacessíveis ou ângulos de inclinação ausentes, permitindo corrigir a geometria antes que um maquinista rejeite o arquivo.
Não confie apenas no modelo 3D. O modelo informa à máquina qual formato cortar, mas o desenho 2D informa ao inspetor o que é importante. Se você não especificar uma tolerância em um desenho, a oficina usará as tolerâncias de bloco padrão, que podem não atender aos seus requisitos de montagem. Identifique claramente os furos roscados, os requisitos de acabamento superficial e os pontos de referência críticos.
O cenário de fornecimento abrange oficinas mecânicas tradicionais e redes automatizadas de fabricação digital. As lojas tradicionais oferecem profundo conhecimento, mas muitas vezes têm ciclos de cotação mais lentos. As redes digitais fornecem algoritmos de cotação instantânea baseados na geometria carregada. Estruture sua Solicitação de Cotação (RFQ) meticulosamente para evitar atrasos. Inclua classes exatas de materiais, quantidades necessárias, especificações de acabamento superficial e quaisquer certificações necessárias. Um RFQ vago garante negociações de ida e volta e estimativas iniciais de preços imprecisas.
Finalize o modelo CAD 3D e exporte-o como um arquivo STEP.
Crie um desenho PDF 2D detalhando todas as tolerâncias, roscas e acabamentos críticos.
Compile uma lista de materiais (BOM) especificando os graus exatos de liga e as quantidades necessárias.
Defina todas as operações secundárias, incluindo tratamento térmico, galvanização ou anodização.
Envie o pacote completo a vários fornecedores para estabelecer preços básicos de mercado.
Depender de um único fornecedor apresenta risco operacional. Aborde o risco de dependência de fornecedor, especialmente com ferramentas proprietárias. Certifique-se de possuir os dados CAD de seus moldes ou matrizes. Avalie o parque de máquinas, a capacidade de produção e os sistemas de gerenciamento de qualidade de um parceiro de fabricação. Procure redundância operacional. Se um fornecedor tiver apenas uma máquina específica de 5 eixos e ela falhar, sua produção será interrompida. Diversifique sua base de fornecimento de componentes críticos para manter linhas de montagem ininterruptas.
Audite seus fornecedores antes de celebrar grandes contratos. Verifique seus registros de manutenção. Uma oficina que não calibra suas máquinas CNC produzirá peças que sairão da tolerância durante um longo ciclo de produção. Verifique suas práticas de armazenamento de materiais. Se eles misturar alumínio 6061 com alumínio 7075, suas peças irão falhar em campo. Confie, mas verifique através de auditorias rigorosas.
O controle de qualidade rigoroso é obrigatório para aplicações estruturais ou críticas. Detalhar a necessidade de certificações de materiais e folhas de moagem para verificar a composição da liga. Exija um relatório de inspeção do primeiro artigo (FAI) antes de autorizar execuções completas de produção. Garanta que seu fornecedor possua os padrões de conformidade necessários para o seu setor, como ISO 9001 para fabricação em geral, AS9100 para indústria aeroespacial ou certificações específicas de nível médico. Ignorar essas etapas de verificação é um convite à responsabilidade e a falhas de campo.
Não aceite peças sem documentação. Um relatório de teste do moinho (MTR) comprova que a matéria-prima atende às propriedades químicas e mecânicas especificadas em seu desenho. Um relatório da FAI prova que o processo do fabricante pode produzir uma peça que atenda a todas as dimensões da impressão. Se uma dimensão estiver fora da tolerância no FAI, você deverá rejeitar a peça ou emitir um desvio de engenharia antes que a produção continue.
O método de fabricação primário raramente produz uma peça acabada e pronta para instalação. Identifique os riscos associados às cadeias de fornecimento de vários fornecedores quando as peças exigem operações secundárias. Tratamento térmico, anodização, galvanização, revestimento em pó ou retificação de precisão adicionam complexidade logística. A movimentação de peças entre diferentes instalações especializadas aumenta os prazos de entrega, os custos de envio e o risco de danos. Faça parceria com fabricantes que oferecem serviços de acabamento internos abrangentes para agilizar a responsabilidade e manter uma supervisão rigorosa da qualidade.
Cada vez que uma peça muda de mãos, o risco de sucata aumenta. Se uma oficina mecânica fabrica uma peça perfeita, mas o anodizador a deixa cair ou a grava por muito tempo, a peça fica arruinada. Você então precisa descobrir quem paga pelo material sucateado e pelo tempo perdido de usinagem. A consolidação das operações sob o mesmo teto elimina essas acusações e garante um único ponto de responsabilidade para o componente final entregue.
Execute seus modelos CAD por meio de software DFM automatizado para eliminar geometrias impossíveis antes de solicitar orçamentos.
Solicite protótipos físicos usando um método rápido e sem ferramentas para validar a forma e o ajuste antes de investir em ferramentas pesadas.
Audite os sistemas de controle de qualidade do parceiro de fabricação escolhido e exija relatórios de inspeção do primeiro artigo para todas as dimensões críticas.
Consolide operações secundárias, como tratamento térmico e galvanização, com seu fornecedor principal para reduzir riscos logísticos e taxas de refugo.
Com ampla experiência em fabricação de precisão e fabricação de metais personalizados, a Emax conquistou a confiança de clientes em todo o mundo ao fornecer soluções de fabricação confiáveis e de alta qualidade em uma ampla gama de indústrias. Combinando usinagem CNC avançada, fabricação de chapas metálicas, fundição de metais, soldagem e experiência em engenharia, a empresa ajuda os clientes a transformar com eficiência conceitos de produtos em componentes prontos para produção, mantendo qualidade excepcional e eficiência de custos.
Da prototipagem rápida e otimização do Design for Manufacturability (DFM) à produção OEM em larga escala, a Emax fornece suporte de engenharia abrangente, gerenciamento de qualidade rigoroso e serviços de fabricação confiáveis que permitem aos clientes encurtar os ciclos de desenvolvimento, reduzir os riscos de produção e alcançar sucesso de longo prazo em mercados globais competitivos.
R: Para volumes baixos, a usinagem CNC e a fabricação de chapas metálicas são geralmente as mais econômicas. Eles exigem pouco ou nenhum ferramental rígido inicial, permitindo que você pague principalmente pelo material e pelo tempo de máquina sem amortizar moldes caros.
R: A usinagem CNC oferece acabamentos superficiais superiores, tolerâncias mais restritas e opções de materiais mais amplas. A impressão 3D de metal é excelente na criação de geometrias complexas e impossíveis, como canais internos e treliças leves que as ferramentas CNC não conseguem alcançar.
R: A transição para a estampagem geralmente faz sentido quando os volumes de produção atingem milhares ou dezenas de milhares. Nessa escala, o alto custo inicial de criação de matrizes progressivas é compensado pelo custo de produção por peça drasticamente mais baixo.
R: A usinagem CNC atinge rotineiramente tolerâncias restritas de +/- 0,001 polegadas ou melhor. A fundição sob pressão normalmente produz tolerâncias mais amplas em torno de +/- 0,005 polegadas, muitas vezes exigindo usinagem CNC secundária em superfícies de contato críticas para obter alta precisão.
R: Metais duros como o titânio causam rápido desgaste da ferramenta na usinagem, às vezes tornando os métodos aditivos mais atraentes. Metais macios como o alumínio são altamente usináveis. Ligas com pontos de fusão específicos são necessárias para uma fundição sob pressão bem-sucedida.
R: Exporte seu modelo 3D como um arquivo STEP ou IGES. Sempre inclua um desenho em PDF 2D detalhando tolerâncias críticas, roscas, acabamentos de superfície e especificações de materiais. Isso elimina ambiguidade e garante que o fabricante cite exatamente o que você precisa.
